Sıvı Yükün Plastik Konteyner Duvarına Uyguladığı Kuvvetin Mekaniği
Bir IBC (Intermediate Bulk Container — Orta Hacimli Dökme Konteyner) plastik sıvıyla dolduğunda, içerikteki sıvı her yönde eşit basınç uygular: bu hidro statik basınç. Pascal'ın yasasına göre kapalı bir sıvıdaki basınç, sıvının derinliğiyle doğru orantılı olarak artar: P = ρ × g × h (ρ: sıvı yoğunluğu, g: yerçekimi ivmesi, h: sıvı kolonu yüksekliği). Bu formül, konteynerin yan duvarına uygulanan basıncın taban kısmında en yüksek, üst kısımda en düşük olduğunu ifade eder. Silindirik bir kapda bu basınç, çeper kesitinde çepeçevre yayılan ve "çember gerilimi" (hoop stress) olarak adlandırılan bir yapısal gerilim üretir.
Dikdörtgen kesitli IBC konteynerlerinde tablo farklılaşır: silindir geometrisinin doğal yük dağılım avantajı ortadan kalkar ve yan duvarlar, artan sıvı yüksekliğiyle doğrudan orantılı bir yanal baskıya (lateral pressure) maruz kalır. Bu baskı yeterli et kalınlığı veya geometrik güçlendirme olmadan karşılanamadığında "bowing" (yanama veya şişme) denen dışa doğru duvar sapması gerçekleşir. Tehlikeli kimyasal depolama için korozyon dirençli plastik konteyner kategorisinde ele alınan IBC konteynerleri bu yapısal zorunluluğu doğrudan etkileyen bir tasarım parametresiyle boyutlandırılmak zorundadır.
Özgül Ağırlık (SPG) ve Depolanacak Sıvının Yük Hesabına Etkisi
Konteynerin taşıması gereken yanal yük yalnızca dolum yüksekliğiyle değil, sıvının özgül ağırlığıyla (Specific Gravity — SPG) doğrudan orantılı olarak artar. Bir IBC konteyner saf suyla doldurulduğunda 1,0 özgül ağırlık söz konusudur; aynı konteyner %98 sülfürik asit ile doldurulduğunda özgül ağırlık 1,84'e ulaşır — bu değer suyun neredeyse iki katıdır. Pratik anlamı şudur: aynı dolum yüksekliğinde sülfürik asit, suya kıyasla yan duvara neredeyse iki kat daha yüksek hidro statik basınç uygular.
ASTM D1998 standardı (Polietilen Dik Depolama Tankları için Standart Şartname) bu fiziksel gerçeği doğrudan SPG derecelendirme sistemine yansıtmaktadır. Standard, tank duvarı hesabında hoop stress (çember gerilimi) formülünü kullanır ve tasarım akışkanının yoğunluğuna bağlı olarak et kalınlığını belirler. Endüstride yaygın SPG derecelendirmeleri şöyledir: 1,35 SPG, 1,65 SPG, 1,9 SPG ve 2,2 SPG. Bu değer ne kadar yüksekse, konteynerin duvar kalınlığı o kadar fazla olmak zorundadır. Konsantre kimyasallar için piyasaya sunulan IBC'lerin büyük çoğunluğu 1,9 SPG derecelendirmesiyle üretilmekte ve bu değer %98 H₂SO₄ dahil çoğu konsantre asit uygulaması için yeterli minimum sınırı oluşturmaktadır.
Bu bağlamda bir hesap örneği netleştirici olacaktır: 1.000 litre kapasiteli bir IBC'nin tam dolum yüksekliği yaklaşık 1,2 metre olsun. Su ile dolumda taban duvarındaki basınç P = 1.000 kg/m³ × 9,81 m/s² × 1,2 m ≈ 11,8 kPa'dır. Aynı konteyner 1,84 SPG'li sülfürik asit ile doldurulduğunda bu değer ≈ 21,7 kPa'ya çıkar. Bu fark, duvar et kalınlığı ve kaburga tasarımının neden kimyasal özgül ağırlığına göre ayrıca belirlenmesi gerektiğini fiziksel olarak kanıtlar.
HDPE'nin Viskoelastik Karakteri: Bowing'in Malzeme Mekanizması
Plastik konteyner duvarında bowing sadece anlık bir elastik deformasyon değildir. HDPE ve PP semi-kristalin termoplastik polimerlerdir ve viskoelastik davranış sergilerler: hem elastik katı hem de viskoz sıvı özellikleri bir arada taşırlar. Bu davranışın depolama bağlamındaki en önemli sonucu "sürünme" (creep) olgusudur: sabit bir gerilim altında kalan polimer zamanla yavaş ve sürekli deformasyon gösterir.
Sürünme mekanizması moleküler ölçekte şöyle gelişir: HDPE zincirlerindeki amorf bölgeler uygulanan sürekli gerilim altında uzamaya başlar. Kristal lamelller başlangıçta bu uzamaya direnç gösterir; ancak birleştirici zincir molekülleri (tie molecules) kritik yükün altında yavaşça kristal bölgelerden ayrılmaya başlar. Bu mikro ölçekteki moleküler yeniden düzenlenme makro ölçekte gözlemlenebilir duvar sapması olarak kendini gösterir. Deformasyon düşük gerilim değerlerinde bile uzun süreli (yıllar mertebesinde) maruziyette birikimli olarak ilerler.
Sürünme hızını kontrol eden üç değişken şöyledir: gerilim büyüklüğü (sıvı yükü ve duvar et kalınlığının fonksiyonu), sıcaklık (her 10°C artış sürünme hızını belirgin biçimde hızlandırır) ve polimerin moleküler ağırlığı ile kristalinite düzeyi. Bu nedenle kimyasal depolamada kullanılan HDPE IBC konteynerler için servis sıcaklığı sınırı — ASTM D1998'de İletken Polietilen için 66°C, tip I'de — yapısal güvenlik açısından kritik bir parametredir.
Kaburga Güçlendirmesinin Mühendislik Mantığı: Kesit Modülünü Artırma
Plastik mühendisliğinde kaburga (rib), yüzey üzerine entegre edilmiş dikine veya çapraz geometrik çıkıntılardır. Kaburganın işlevi yük taşıyan kesit modülünü (section modulus) artırmaktır: aynı malzeme kütlesini kullanarak yapısal rijitliği köklü biçimde yükseltmek. I-profilinin yatay duvardan çok daha yüksek eğilme direnci sunması ile tamamen aynı prensipten hareket eder; kaburga da bir düz duvara kıyasla dayanım/ağırlık oranını geometri aracılığıyla iyileştirir.
Plastik kreep yönetimindeki kaburga katkısını açıklayan mühendislik ilkesi şudur: sürekli düz bir yüzey üzerindeki gerilim, yüzeyin tamamına eşit dağılır. Kaburga eklenmesiyle yük taşıyan aktif kesit artar ve birim alana düşen gerilim azalır. Düşen gerilim değeri viskoelastik sürünme hızını doğrudan düşürür; bu, uzun dönemli boyutsal stabiliteyi artırır. Bir başka deyişle kaburga, konteynerin daha uzun süre "şeklini korumasını" sağlar.

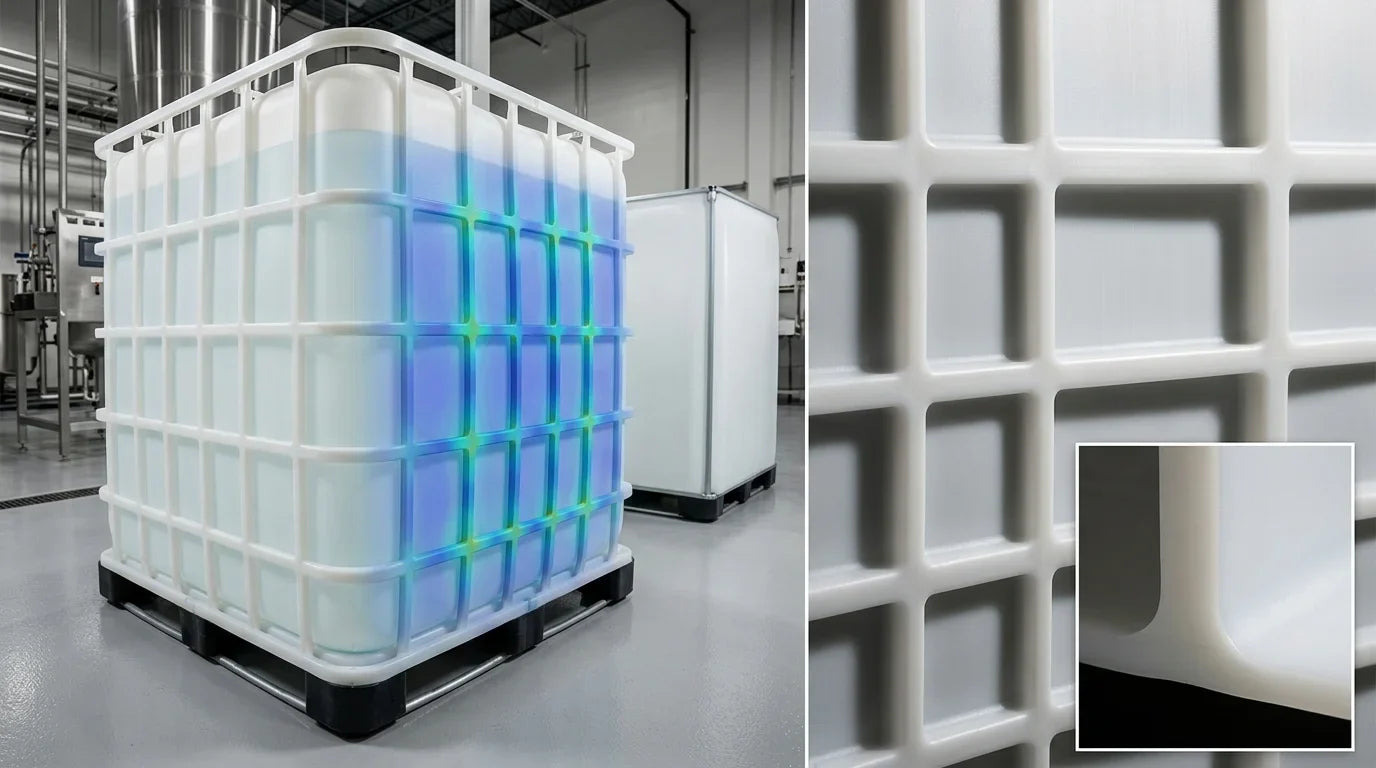

Kaburgaların geometrik konfigürasyonu tasarımdan tasarıma değişir. Yatay kaburgalar (horizontal ribs) sıvı yükünün yanal baskısına doğrudan karşı koyar; dikey kaburgalar (vertical ribs) daha çok istif yükü ve darbeden gelen kuvvetlere direnç sağlar. Çapraz veya ızgara konfigürasyonlu kaburgalar her iki yük yönüne dengeli katkı sunar. Köşe güçlendirme profilleri ise IBC kasalarda gerilim konsantrasyonunun en yüksek olduğu köşe noktalarını hedef alır — köşeler hem geometrik geçiş noktası hem de enjeksiyon kalıplamada en zayıf et kalınlığına sahip bölgelerdir.
Silindirik vs. Dikdörtgen IBC Geometrisi: Yapısal Performans Farkı
Ultratainer gibi kimi IBC tasarımları dikdörtgen dış çerçeve içine yerleştirilmiş silindirik iç hazne konseptini kullanır. Bu yaklaşımın yapısal mantığı açıktır: silindir, içten gelen basınca karşı doğal en verimli geometrik formdur. Silindirik bir kabukta hidro statik basınç eşit biçimde tüm çevre boyunca dağılır; lokal gerilim konsantrasyonu yaratmaz. Bu nedenle aynı malzeme miktarı ve et kalınlığı ile silindirik geometri, dikdörtgen geometriden çok daha yüksek iç basınca dayanır.
Dikdörtgen formun avantajı lojistiktir: kübik geometri depolama alanı kullanım verimliliğini maksimize eder, istifleme kolaylığı sağlar ve standart palet boyutlarıyla uyum içindedir. Bu nedenle pratikte büyük çoğunluğu dikdörtgen kesitli IBC'ler oluşturur ve bu kasalarda kaburga güçlendirmesi yapısal zorunluluk olarak tasarıma entegre edilir. HDPE'nin 1/2 inç (yaklaşık 12,7 mm) et kalınlığı, rotasyonel döküm üretiminin standart değeri olarak bu geometriyle birlikte sunulur ve kaburga profilleri bu temel et kalınlığının üzerine inşa edilir.
Kafes Yapılı (Caged) vs. Saf Plastik IBC: İki Farklı Yapısal Strateji
Piyasadaki IBC tasarımları iki temel yapısal stratejiye ayrılır. Kafes yapılı (composite/caged) IBC'lerde ince duvarlı HDPE iç haznesi, galvanizli çelik kafes tarafından dıştan sarılır. Bu tasarımda yanal yük taşıma görevi büyük ölçüde çelik kafese devredilir; HDPE haznesi yalnızca kimyasal izolasyon sağlar, yapısal yükü sınırlı ölçüde taşır. Bu nedenle kafes IBC'lerdeki HDPE haznesi et kalınlığı, tam plastik IBC'lere kıyasla çok daha ince olabilir.
Tam plastik (all-plastic) IBC'lerde ise HDPE hem kimyasal bariyeri hem de tüm yapısal yükü üstlenir. Bu model için 1/2 inç et kalınlığı ve entegre kaburga sistemi yapısal zorunluluktur. Rotasyonel döküm üretimi bu konteynerlerde dikiş ve kaynak noktası olmaksızın tek parça, dikişsiz (seamless) bir yapı sağlar — bu, kafes IBC'lerin blow-mold iç haznesine kıyasla yapısal bir üstünlüktür. Alpbx olarak tehlikeli kimyasal depolama portföyümüzdeki IBC modellerde her ürün için SPG derecelendirmesini, et kalınlığını ve kaburga geometrisini teknik veri sayfasında belgeliyoruz; bu bilgi kimyasal yoğunluğuna göre konteyner seçiminin güvenli yapılmasında temel referansı oluşturmaktadır.
ASTM D1998 Duvar Kalınlığı Formülü ve Hoop Stress Hesabının Pratik Boyutu
ASTM D1998, polietilen depolama tankları için duvar kalınlığını belirleyen hoop stress formülünü şöyle tanımlar: T = (P × D) / (2 × S), burada T: et kalınlığı (inç), P: tasarım basıncı (psi), D: tank çapı (inç), S: tasarım hoop stress değeri (psi). Tasarım hoop stress, reçinenin hidro statik dayanım bazı (LTHS — Long-Term Hydrostatic Strength) ile servis faktörünün çarpımından elde edilir ve sıcaklıkla dereceli biçimde azaltılır: 100°F (38°C) servis sıcaklığında maksimum servis faktörü 0,475 olarak uygulanır.
Bu formülün pratik sonuçları şöyledir: et kalınlığı sıvı yoğunluğuyla (SPG) ve tank çapıyla orantılı olarak artar; artan servis sıcaklığı izin verilen hoop stress değerini düşürerek gerekli et kalınlığını artırır. Büyük çaplı tanklar için alt duvar bölgesi (konteynerin alt üçte birlik kısmı) maksimum basınca maruz kaldığından bu bölgede et kalınlığı üst bölgeye kıyasla daha fazla olacak şekilde tasarlanır — bu yaklaşım ASTM D1998'in temel tasarım mantığını yansıtır.
IBC konteynerler silindirik tank geometrisinden farklı olduğundan ASTM D1998 IBC'lere doğrudan uygulanamaz; ancak hoop stress ve SPG/et kalınlığı ilişkisi aynı fiziksel prensipler üzerinden geçerlidir. Bu nedenle ciddi endüstriyel kimyasal depolama uygulamalarında IBC üreticisinin teknik veri sayfasında SPG derecelendirmesi, nominal et kalınlığı ve varsa bağımsız mühendislik doğrulaması bulunması beklenir.
