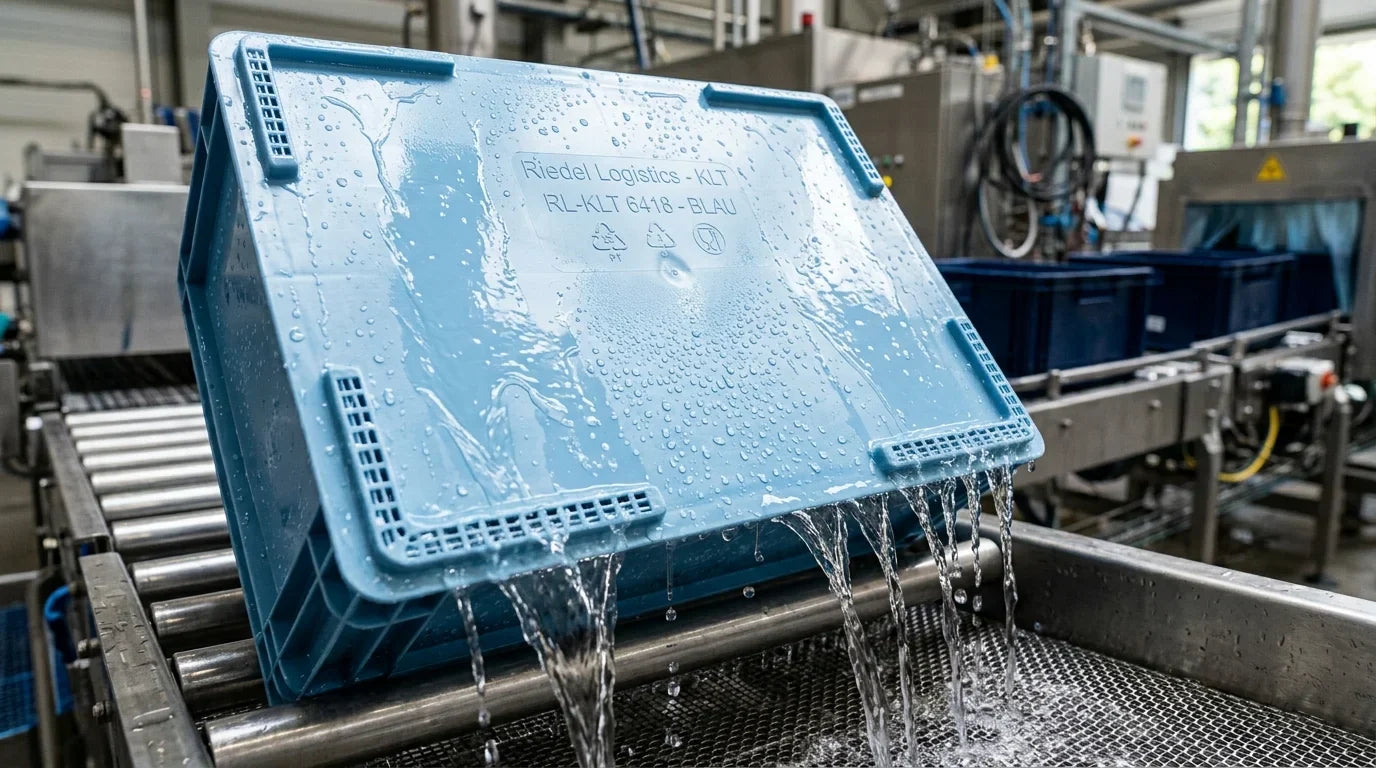

Sıvı Tahliyesi Neden Bir Mühendislik Sorunudur: Gerçek Maliyetin Kaynağı
Kapalı döngü kasa havuzlarında yıkama operasyonu, çoğunlukla lojistik sürecin en az analiz edilen bileşenidir. Yıkama sonrası kasada kalan artık su (residual moisture), görünürde önemsiz bir detay gibi görünür; ancak bu artık nem, havuz döngüsünde birbirini tetikleyen üç ayrı soruna kapı aralar: biyofilm oluşumu riski, istifleme sırasında alt kasaya nem transferi ve tünel yıkama hattında kurutma bölgesinin enerji verimsizliği.
RL-KLT'nin pürüzsüz (smooth base) tabanı, bu sorunun doğrudan bir mühendislik yanıtıdır. Ancak pürüzsüz taban tek başına yeterli değildir; tahliye deliklerinin konumu, çapı ve taban eğim açısıyla birlikte değerlendirildiğinde anlam kazanır. Bu yazıda, VDA KLT kasa sisteminin yıkama bağlamındaki temel alt konusu olan RL-KLT sıvı tahliye mühendisliğini, endüstriyel tünel yıkama sistemi parametreleriyle birlikte ele alıyoruz.
RL-KLT'nin Pürüzsüz Taban Tasarımının Hidrolik Geometrisi
R-KLT'nin kompozit tabanı, saplama ayakları ve kaburga yapıları nedeniyle alt yüzeyinde onlarca ayrı geometrik çukur barındırır. Bu çukurlar, yıkama suyunun kapiler kuvvetler ve yüzey gerilimi etkisiyle hapsolduğu noktalardır. Kasanın dik konumda ilerlemesiyle birlikte yerçekimi bu sulara etki etse de kaburgalar arası dar boşluklar suyun drene olma süresini uzatır.
RL-KLT'nin pürüzsüz tabanı, bu problemi geometrik olarak ortadan kaldırır. Düz taban yüzeyi, su filminin serbestçe akabileceği homojen bir eğim düzlemi oluşturur; su birikmesi için gereken koşul olan konkav geometri mevcut değildir. Bu durum, tünel yıkama hattında kasanın kurutma bölgesine girdiği anda taşıdığı toplam artık nem miktarını doğrudan azaltır.
VDA 4500 standardı, RL-KLT serisinin tahliye delikli versiyonlarının VDS sınıflandırma direktifi BG 4.3 kapsamında üretilmesini öngörür; istisna olarak RL-KLT 3147 modeli (en küçük boyut) bu direktif kapsamı dışındadır. Bu direktif, delik geometrisine dair minimum standartları tanımlar ve yangın güvenliği açısından (sprinkler sistemlerinin kasa içinde sıkışmadan akabilmesi) ayrı bir gereksinimi karşılar.
Tahliye Deliği Mühendisliği: Konum, Çap ve Sayı
Tahliye delikleri, RL-KLT tabanında rastgele konumlandırılmış değildir; deliklerin taban geometrisi üzerindeki yeri, iki çelişen gereksinimi dengelemek zorundadır: maksimum su tahliye hızı ile minimum yapısal zayıflama.
Konum Mantığı
Delikler, taban plakasının yapısal bütünlüğünü koruyan nervür hatları üzerine değil, nervürler arasındaki düz alanlara yerleştirilir. Bu konum, yıkama suyunun oluşturabileceği en düşük potansiyel enerji noktalarına —yani suyun doğal olarak toplanacağı bölgelere— yakın konumlandırılır. Kasanın tünel içinde yatay konumda ilerlediği göz önünde bulundurulduğunda, konveyör bant yönünde hafif eğimli bir tahliye geometrisi oluşturmak için deliklerin kasanın arka yarısına yakın konumlandırılması hidrolik açıdan avantaj sağlar.
Çap ve Su Akış Hızı
Tahliye deliği çapı, iki fiziksel parametre arasında denge kurmak zorundadır. Çok küçük çaplar, yüzey gerilimi kuvvetlerinin üstesinden gelmekte zorlanır; bu durum özellikle düşük sıcaklıklarda veya deterjan kalıntısı nedeniyle yüzey geriliminin arttığı koşullarda tahliyeyi yavaşlatır. Çok büyük çaplar ise taban rijitliğini azaltır ve küçük parçaların deliklerden dışarı çıkma riskini artırır. Endüstriyel uygulamalarda yaygın olarak tercih edilen çap aralığı, hidrolik uygulamalar için tasarım standartları ve kasa üreticilerinin teknik belgelerinden elde edilen pratik deneyime dayanır.
Endüstriyel Tünel Yıkama Sistemlerinin Yapısı ve RL-KLT İle Etkileşimi
Otomotiv sektöründe KLT havuzlarında kullanılan endüstriyel tünel yıkama sistemleri, birbirini izleyen birkaç fonksiyonel bölgeden oluşur. Bu bölgelerin her birinde RL-KLT'nin taban geometrisi farklı biçimde işlev görür.
Yıkama Bölgesi (Ana Yıkama / Main Wash Zone)
Kasalar, 50–55 °C'ye ısıtılmış deterjan solüsyonuyla yüksek basınçlı nozullardan (1,5–2 bar) püskürtme yöntemiyle yıkanır. Bu aşamada RL-KLT'nin pürüzsüz iç duvarları kritik bir avantaj sunar: yüzey çıkıntısı olmayan düz duvar, yıkama suyunun kasa içini tamamen örterek temizlik etkinliğini artırır. Dokümanlar ve saha çalışmaları, kompozit tabanlı R-KLT'nin kaburga dipleri gibi yüksek yüzey/hacim oranlı alanların temizlenmesinin daha uzun süre gerektirdiğini ortaya koymaktadır.
Durulama Bölgesi (Clear Rinse Zone)
60–80 °C'ye kadar ısıtılmış taze su, deterjan kalıntılarını uzaklaştırmak için kullanılır. Bu aşamada su sıcaklığının yüksekliği, PP-C malzemenin boyutsal kararlılığı açısından önemlidir; VDA 4500 kasalar −20 °C ile +100 °C arasında servis koşuluna uygun olup kısa süreli 80 °C durulama suyu, bu sınırın içinde kalır. RL-KLT'nin pürüzsüz tabanı, durulama suyunun tahliye deliklerinden hızla drene olmasını sağlar; R-KLT'de ise kaburgalar arası alanlar durulama suyunu bir süre daha alıkoyur.
Üfleme / Kurutma Bölgesi (Blow-Off Zone)
Bu bölge, RL-KLT ile R-KLT arasındaki tahliye farkının en belirgin biçimde ölçülebildiği aşamadır. Endüstriyel tünel yıkama sistemlerinde kurutma bölgesi, genellikle 5 kW motor gücünde birden fazla üfleyici (blower) içerir; bu üfleyiciler kasanın hem iç hem dış yüzeyine yüksek hızda hava üfleyerek artık nemi uzaklaştırır. Bir Mohn GmbH referans sisteminde, toplam uzunluğu 2.700 mm olan çift üfleme bölgesiyle artık nem içeriği birkaç grama kadar düşürülebilmektedir.
RL-KLT'nin pürüzsüz tabanı, üfleme bölgesinde şu avantajı sağlar: hava akışının engelsiz yüzey üzerinde oluşturduğu sınır tabakası (boundary layer), R-KLT'nin kaburga geometrisine kıyasla daha düzgün bir hız profili sergiler. Bu durum, aynı üfleme gücüyle daha kısa sürede daha düşük artık neme ulaşılmasını mümkün kılar. Pratik sonucu, kurutma bölgesi uzunluğunun kısaltılabilmesi ya da enerji tüketiminin azaltılmasıdır.
Artık Nem Miktarının Havuz Döngüsüne Etkileri
Yıkama sonrası RL-KLT tabanında kalan artık su miktarı, aşağıdaki zincir süreçleri doğrudan etkiler:
İstifleme Sırasında Nem Transferi
Yıkama sonrası kasalar, çoğunlukla bir sonraki dolum operasyonuna kadar istiflenmiş halde bekletilir. Üst kasanın tabanında kalan artık nem, yerçekimi etkisiyle alt kasanın içine damlar. R-KLT'nin saplama ayakları bu damlama için odak noktaları oluştururken RL-KLT'nin düz tabanından drene olmuş artık su, taban boyunca dağılarak birim alana düşen damlama debisini azaltır. Bu fark, özellikle taze yıkanmış kasanın doldurulduğu bileşenlerin nemden etkilendiği (elektronik modüller, koruyucu kaplama gerektiren metal parçalar) uygulamalarda anlamlıdır.
Biyofilm Oluşumu Riski
Endüstriyel kasa yıkama sistemlerinde en önemli hijyen riski, kasanın geometrik çukurlarında kalan nem filminin bakteri kolonizasyonu için yüzey sağlamasıdır. Bilimsel literatür, durgun su bölgelerinin —yüksek akış hızına sahip alanlara kıyasla— biyofilm oluşumu için tercih edilen ortamlar olduğunu ortaya koymaktadır; yüksek akış hızları yüzeye tutunmaya çalışan bakteri hücrelerini süpürürken durgun su bölgeleri bu hücrelere yerleşme fırsatı tanır. R-KLT'nin kaburgalar arası alanları ve saplama ayağı dipleri bu anlamda biyofilm için potansiyel sığınak oluştururken RL-KLT'nin pürüzsüz tabanı bu riski geometrik olarak minimize eder.
Otomotiv sektöründe elektronik bileşen ve hassas montaj parçaları taşıyan havuzlarda biyofilm riski, kontaminasyon öncesi üretilebilir; bu nedenle yıkama sonrası kasa yüzeyinin biyolojik temizliği, görsel temizlik kadar kritiktir.
Tünel Verimi ve Enerji Maliyeti
Bir endüstriyel KLT yıkama sisteminde saatlik kapasite ile kurutma etkinliği birbiriyle doğrudan ilişkilidir. Referans bir saha uygulamasında, NOYEN Expert T-1000-WRD sistemiyle saatte 280 kasa seti işlenmiş ve tüm elemanların tam kuruluğu sağlanmıştır. Bu verimi sağlamak için en zorlu adım, karmaşık geometrili kasaların yapısal çukurlarındaki suyun drene edilmesidir; tasarım ekibi, sıcak hava üfleme yönlerini ve nozul geometrisini kasa başına özelleştirmek zorunda kalmıştır.
RL-KLT'nin geometrik basitliği, bu kalibrasyon sürecini kolaylaştırır ve standart üfleme yönergeleriyle hedef artık neme ulaşılmasını mümkün kılar. Yatırım maliyeti açısından değerlendirildiğinde, RL-KLT ağırlıklı havuzlara hizmet eden tünel yıkama hatları, daha az karmaşık nozul düzenlenimine ve daha kısa kurutma mesafesine ihtiyaç duyar; bu durum sistem kurulum maliyetini ve işletme enerji tüketimini doğrudan etkiler.
VDS Direktifi BG 4.3: Tahliye Deliğinin Yangın Güvenliği Boyutu
VDA 4500, RL-KLT'nin tahliye delikli versiyonlarını (RL-KLT 3147 hariç) VDS sınıflandırma direktifi BG 4.3'e uygun olarak tanımlar. Bu direktif, yangın güvenliği perspektifinden yaklaşır: üretim tesislerinde sprinkler sistemleri devreye girdiğinde, kasaların içinde suyun birikmemesi ve sprinkler debisinin tüm kata eşit dağılabilmesi için kasa tabanlarının sıvı geçirgenliği öngörülmüştür.
Bu gereksinim, tahliye deliklerinin yalnızca yıkama kolaylığı için değil, yapı güvenlik kodlarının bir parçası olarak da zorunlu olduğunu göstermektedir. Tahliye deliğinin yokluğunda, dolu kasaların üst katlarına ulaşan sprinkler suyu kasalarda birikerek ağırlık birikimi yaratır; bu durum raf sistemlerinin ve palet yüklerinin statik kapasitesini tehdit eden bir yangın güvenliği riskidir.
Yıkama Suyunun Kimyasal Bileşimi ve PP-C Malzemenin Direnci
Endüstriyel KLT yıkama sistemlerinde kullanılan deterjan solüsyonları, genellikle alkali bazlı formülasyonlardır. Yıkama tankı suyu, proses yağları ve metal talaşları (özellikle döküm parça taşıyan havuzlardan gelen kasalarda) nedeniyle kirlenerek yağ skimmer (oil skimmer) sistemleri tarafından sürekli arındırılır. Filtre sistemleri tipik olarak 100 µm'ye kadar olan metal partikülleri tutacak kapasitede tasarlanmaktadır.
Bu kimyasal ortamda RL-KLT'nin yapısal bütünlüğü PP-C malzemenin kimyasal direnciyle doğrudan ilişkilidir. VDA 4500 kapsamındaki kasalarda kullanılan PP-C (polipropilen kopolimer), yağ, asit ve alkali bazlı deterjan solüsyonlarına karşı yüksek direnç sergiler. Bununla birlikte, yıkama suyu sıcaklığının 80–90 °C'yi aşması PP-C'nin kısa vadeli boyutsal kararlılığını zorlayabilir; bu nedenle uzun süreli durulama sıcaklığının 60–80 °C aralığında tutulması tavsiye edilir.
Alpbx olarak, kullandığımız RL-KLT kasaların ısıya dayanıklılık ve kimyasal direnç parametrelerini tedarik aşamasında doğrulamaktayız; bu doğrulama, özellikle ağır deterjan formulasyonları kullanan veya yüksek sıcaklıklı durulama döngülerine sahip müşteri havuzlarına hizmet eden kasalar için zorunlu bir ön koşuldur.
Kurutma Sonrası Kalite Kontrolü ve Havuz Muayene Protokolü
Tünel yıkama sisteminden çıkan kasaların yıkama sonrası muayenesi, VDA 4500 hasar kataloğunun bir uzantısı olarak değerlendirilmelidir. Yıkama operasyonu, kasanın mevcut hasarlarını görünür kılar; bu durum hem bir risk hem de bir fırsat oluşturur.
Yıkama sonrası tipik olarak tespit edilebilecek hasarlar şunlardır:
- Taban çatlakları: Özellikle tahliye deliklerinin çevresindeki gerilim yoğunlaşma bölgelerinde oluşan mikro çatlaklar, yüksek basınçlı yıkama suyu altında daha belirgin hale gelir.
- Duvar defleksiyonu: Aşırı yük altında kalmış kasalarda duvar yüzeyi düzlemden sapar; bu durum tünel içinde kasa boyunca geçen konveyör bantla sürtünme kuvvetleri nedeniyle fark edilir.
- Tahliye deliği deformasyonu: Yoğun kullanımda tahliye deliği kenarlarında aşınma veya kısmi kırılma tespit edilebilir; bu durum delik geometrisini bozarak akış verimliliğini düşürür.
Bu nedenle yıkama hattının çıkışına entegre edilmiş görsel muayene istasyonu, havuz yönetiminin standart bir bileşeni olmalıdır. Otomatik görüntü işleme sistemleri, kasanın yıkama hattından çıkışında gerçek zamanlı hasar tespiti yaparak defolu kasaları havuz döngüsünden otomatik olarak çıkarabilir; bu otomasyon, yüksek hacimli havuz operasyonlarında insan hatasını eliminate eder ve havuz bütünlüğünü sistematik biçimde korur.
RL-KLT 3147 İstisnasının Teknik Gerekçesi
VDA 4500, RL-KLT 3147 modelini (300 × 200 mm taban, 147,5 mm yükseklik) tahliye deliği gereksiniminden muaf tutar. Bu istisnanın mühendislik gerekçesi taban alanının küçüklüğüdür: 300 × 200 mm tabana sahip bu modelde, tahliye deliğinin yapısal zemine oranı diğer boyutlara kıyasla daha büyük bir yüzde oluşturur; bu durum taban rijitliğini orantısız biçimde azaltabilir. Aynı model, R-KLT 3215 ile özdeş taban geometrisine sahip olup her iki varyant da bu nedenle pürüzsüz taban ve tahliye deliği gerektirmeyen özel konfigürasyonla üretilir.
Bu istisna, VDA standardının mühendislik kararlarının kör biçimde uygulanmadığını, her boyut için bağımsız yapısal analiz yapıldığını göstermektedir. Havuz yöneticilerinin RL-KLT 3147 içeren operasyonlarda yıkama sonrası nem yönetimi için ek kurulama süresi öngörmesi ya da kasanın devrilmiş konumda beklemesine izin verecek çıkış konveyörü tasarımı uygulaması, bu teknik gerçekliğin pratik bir yansımasıdır.
