R-KLT ve RL-KLT: İki Varyant Arasındaki Mekanik Ayrışmanın Kökeni
VDA 4500 standardı, KLT kasa ailesini tek bir homojen ürün olarak değil; farklı lojistik ve otomasyon gereksinimlerine yanıt veren alt sınıflardan oluşan bir sistem olarak tanımlar. Bu sınıfların en yaygın ikisi olan R-KLT ve RL-KLT, dışarıdan bakıldığında neredeyse özdeş görünür: aynı dış boyutlar, aynı RAL 5005 mavi renk, aynı kapalı saplama yerleri, aynı etiket çerçevesi konumları. Ancak iki varyant arasındaki temel fark, kasanın en kritik mekanik bileşeninde gizlidir: taban geometrisinde.
Bu mekanik ayrışmanın pratikte ne anlama geldiğini anlamak için önce her iki varyantın tasarım gerekçesini kavramak gerekir. Otomotiv sanayi VDA KLT kasa sistemine genel bakış açısından yaklaşıldığında, R-KLT "Redesign KLT" (yeniden tasarlanmış), RL-KLT ise "Redesign Light KLT" (hafifletilmiş yeniden tasarım) anlamına gelir. Bu isimlendirme, her iki varyantın da C-KLT'nin ağırlık ve hacim açısından optimize edilmiş halefleri olduğunu; ancak birbirinden farklı optimizasyon öncelikleri izlediğini ortaya koyar.

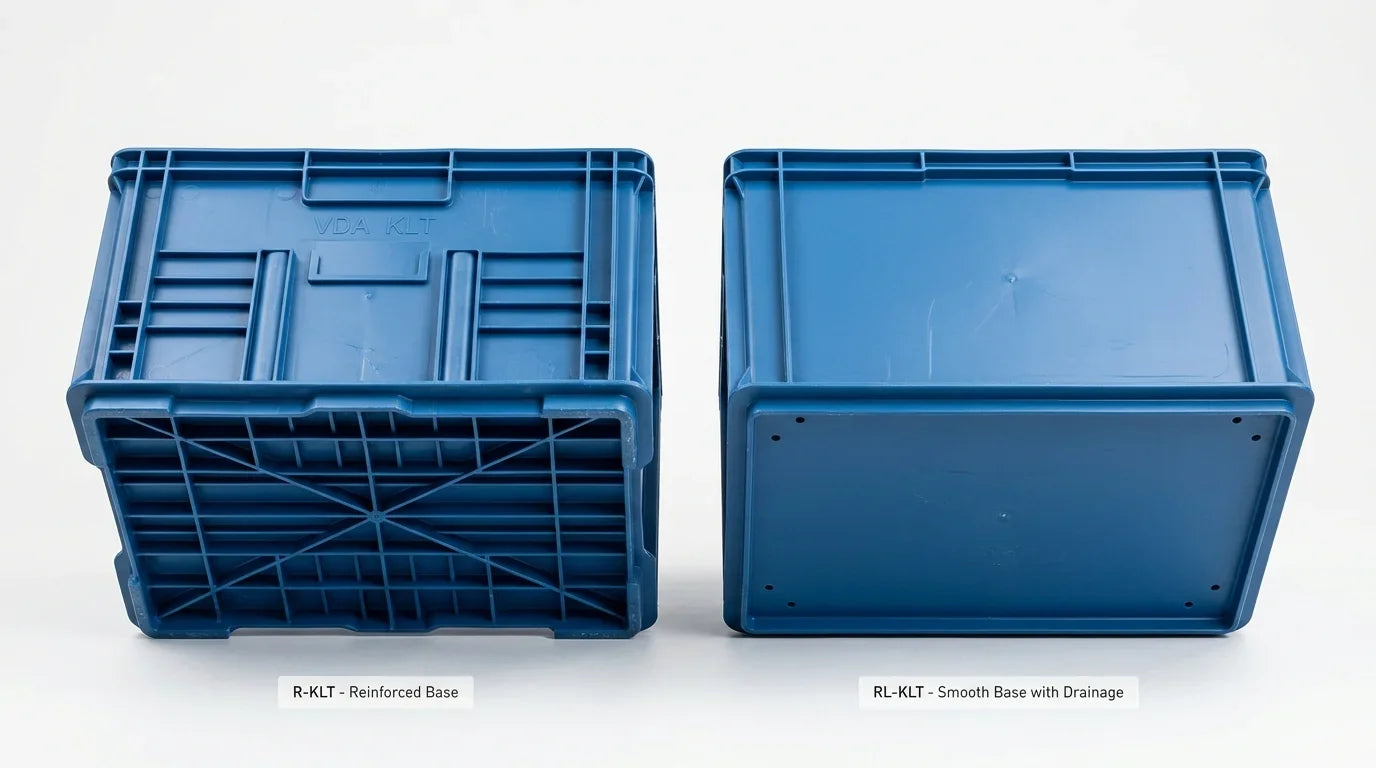

Taban Geometrisi: Kompozit Yapı ile Pürüzsüz Yüzey
R-KLT Kompozit Tabanı
R-KLT'nin tabanı, "kompozit taban" (composite base) olarak adlandırılan ve merkezi ile çepersel bölgelerden oluşan hibrit bir geometriye sahiptir. Tabanın iç kısmı, rijiditeyi sağlayan kaburga (rib) yapılarıyla takviye edilmişken; dış kenar bu takviyeden arındırılarak hafifletilmiştir. Tabanın dört köşesine ve ara noktalarına yerleştirilmiş saplama ayakları (stacking feet), kasanın kendi içinde veya başka bir kasanın üstünde konumlandırılmasında kilit görevi üstlenir.
Bu saplama ayakları, R-KLT'nin en belirleyici mekanik özelliğini mümkün kılar: ofset (çapraz) istifleme. Bir R-KLT, üstüne yerleştirilen başka bir R-KLT ile 180° döndürülmüş biçimde konumlandırıldığında, üst kasanın saplama ayakları alt kasanın ayak aralıklarına oturur ve iki kasa birbirini mekanik olarak kilitler. VDA 4500 tavsiye dokümanı, bu mekanizmanın 1.200 × 1.000 mm ISO palet üzerinde 600 × 400 mm tabanlı R-KLT'ler için otomatik yük kilitleme (self-secured stacking) işlevi gördüğünü açıkça belirtir.
RL-KLT Pürüzsüz Tabanı
RL-KLT'nin tabanı ise saplama ayaklarından arındırılmış, tamamen düz bir yüzeydir. Taban profili boyunca belirli noktalarda yalnızca tahliye delikleri (drainage holes) ve ince destek nervürleri bulunur; bu nervürler dış görünümde belirgin bir topografya yaratmaz. Pürüzsüz taban, RL-KLT'nin daha düşük tare ağırlığına katkıda bulunurken aynı zamanda konveyör yüzeyiyle homojen bir temas alanı oluşturur.
Öte yandan bu tasarım, RL-KLT'nin istifleme mekaniklerini sınırlandırır. VDA 4500 dokümanı, pürüzsüz tabanlı RL-KLT'lerin yalnızca kolon (column) istifleme yapabileceğini belirtir; ofset kilit mekanizması bu versiyonda bulunmaz. Bu durum, özellikle dış taşımacılıkta ve yüksek istifleme yüklerine maruz kalan depo uygulamalarında kritik bir seçim kriteri haline gelir.
Ağırlık ve İç Hacim: Sayısal Karşılaştırma
En yaygın kullanılan 400 × 300 mm taban boyutu referans alındığında, aynı dış yüksekliğe (147,5 mm) sahip iki varyant arasındaki farklar somutlaşır. Aşağıdaki değerler, VDA 4500 uyumlu üreticilerin yayımladığı teknik veri tablolarından derlenmiştir; nominal değer olup üretim toleransı ±%3 aralığındadır:
- R-KLT 4147: Tare ağırlığı ~1.200–1.350 g | İç kullanılabilir hacim ~10,0–11,8 lt
- RL-KLT 4147: Tare ağırlığı ~1.080–1.100 g | İç kullanılabilir hacim ~11,5–11,8 lt
İki varyant arasındaki tare ağırlık farkı, 400 × 300 mm boyutunda yaklaşık 150–250 g aralığındadır. Bu fark, tek bir kasa için önemsiz görünse de büyük ölçekli havuz sistemlerinde anlamlı bir etki yaratır: 10.000 kasalık bir havuzda RL-KLT tercihinin R-KLT'ye göre 1,5–2,5 ton daha az tare ağırlığı anlamına gelmesi, özellikle hava kargo ve çok katlı deniz konteyneri sevkiyatlarında fark yaratır.
İç hacim açısından ise RL-KLT, pürüzsüz taban sayesinde kullanılabilir zemin alanını kompozit tabanın saplama ayakları tarafından işgal edilen bölgeden kurtarır. Bu durum aynı dış boyutta hafif bir iç hacim avantajı sağlar; ancak fark, karar değiştirici düzeyde değildir.
Statik ve Dinamik Yük Kapasitesi
Her iki varyant da VDA 4500 kapsamında 20 kg statik yük kapasitesiyle tanımlanmıştır. Bu değer, kasanın içine konulabilecek maksimum yük ağırlığını ifade eder ve üretici belgeleri arasında tutarlı biçimde tekrarlanır. İstifleme yükü (maksimum dolu kasa istifinde alt kasanın taşıyabileceği toplam kuvvet) ise kaynaklara ve ölçüm koşullarına göre 400–600 kg aralığında raporlanmaktadır.
Burada dikkat edilmesi gereken nokta şudur: İstifleme yükü değerinin RL-KLT için bazı kaynaklarda daha yüksek raporlanması (600 kg), pürüzsüz tabanın kolon istifleme sırasında yükü daha geniş bir alana dağıtmasından kaynaklanabilir. Ancak bu yüksek değer yalnızca kolon istifleme koşulunda geçerlidir; RL-KLT'nin ofset istifleme yapamaması, karışık palet yüklerinde R-KLT'ye kıyasla ek sabitleme gerektirmesi anlamına gelir.
Konveyör Uyumluluğu: Taban Geometrisinin Temas Dinamiğine Etkisi
R-KLT ile RL-KLT'nin konveyör üzerindeki davranışı, taban geometrilerinin doğrudan bir sonucudur. R-KLT'nin kompozit tabanındaki saplama ayakları ve kaburgalar, rulolu konveyörle nokta ya da çizgi temaslar oluşturur; bu durum temas basıncının belirli noktalara yoğunlaşmasına yol açar. RL-KLT'nin pürüzsüz tabanı ise rulolarla düzlemsel temas kurarak basıncı daha geniş bir alana yayar.
Bu fark, konveyör hızı, rulonun çapı ve kasanın taşıdığı yükle birleştiğinde sürtünme katsayısı ve yüzey aşınması üzerinde ölçülebilir etkiler yaratır. R-KLT'nin kompozit tabanının yüksek hızlı rulolu konveyörlerdeki sürtünme dinamikleri başlı başına bir mühendislik konusudur ve bu meseleye ayrı bir teknik analizde yer veriyoruz.
Yıkama Döngüsü Uyumluluğu
Otomotiv sektöründeki KLT kasaları, kapalı döngü havuz sistemi içinde periyodik endüstriyel yıkamaya tabi tutulur. Bu süreçte kasanın tabanı, su ve deterjan solüsyonuna doğrudan maruz kalır. R-KLT'nin kompozit tabanındaki saplama ayakları ve kaburga boşlukları, sıvı birikimi için gizli noktalar oluşturabilir; bu durum yıkama sonrası kuruma süresini uzatır ve biyolojik kirlenme riskini artırır.
RL-KLT'nin pürüzsüz tabanı ise tam da bu nedenle yıkama hatları için daha uygun bir geometri sunar. Tahliye delikleri, pürüzsüz yüzeyle birleştiğinde sıvının hızla drene olmasını sağlar. Bu özellik, gıda lojistiği kökenli yıkama standardı gerektiren uygulamalarda ve yüksek frekanslı yıkama döngülerine sahip havuzlarda RL-KLT lehine belirleyici bir argüman oluşturur.
Otomasyon Entegrasyonu: Robotik Kavrama Noktaları
Her iki varyant da VDA 4500'ün tanımladığı standart konumlarda merkezleme delikleri (centering bore) ve kaldırma yuvalarına (lifting slots) sahiptir. Bu özellikler, AS/RS (Automated Storage and Retrieval Systems) ve robot kollarıyla entegrasyon açısından her iki kasayı da otomasyon uyumlu kılar. Merkezleme deliklerinin tolerans değerleri her iki varyant için özdeştir; dolayısıyla mevcut bir robotik hatta R-KLT ve RL-KLT'nin karışık kullanımı teknik olarak mümkündür.
Bununla birlikte, R-KLT'nin saplama ayaklı tabanı mini-load sistemlerin çekme mekanizmalarıyla daha sık temas sorununa yol açabilir; RL-KLT'nin düz tabanı bu sistemlerde daha sorunsuz hareket eder. Bu durum, tam otomatik depo tasarımlarında RL-KLT'nin tercih edilmesine neden olan pratik bir etkendir.
Karışık Havuz Kullanımı: Uyumluluk ve Risk
R-KLT ve RL-KLT'nin aynı havuz içinde birlikte kullanılması, VDA 4500 açısından yasaklanmış değildir; ancak dikkatli bir havuz yönetimi gerektirir. İki varyantın dış boyutları özdeş olduğundan konveyör ve raf sistemleriyle uyumluluk sürdürülür. Ancak aşağıdaki riskler göz önünde bulundurulmalıdır:
- İstifleme hatası riski: Bir RL-KLT, bir R-KLT'nin üzerine ofset konumda yerleştirildiğinde ayak-yuva kilitleme gerçekleşmez; yük stabilitesi azalır.
- Ağırlık tartımı tutarsızlıkları: VDA standardı, kasaların bilinen tare ağırlığı sayesinde içeriğin tartımının hızlandırılmasına imkân tanır; karışık havuzda tare değeri doğru girilmezse tartım hataları oluşur.
- Görsel ayırt edilemezlik: Her iki varyant da aynı renkte üretilir; alttan kontrol yapılmadan saplama ayaklarına bakılmadığı sürece çıplak gözle ayırt edilemez. Büyük havuzlarda bu durum operasyonel kaosa neden olabilir.
Bu nedenle Alpbx olarak, müşterilerimize havuz tasarımı aşamasında tek tip kasa sınıfı belirlenmesini, gerekiyorsa havuzu lojistik fonksiyona göre segmentlere ayırarak her segmentte tek bir varyantın kullanılmasını öneriyoruz.
Kullanım Senaryosu Kararı: Hangi Varyant Hangi Uygulama İçin
Aşağıdaki tablo, iki varyant arasındaki seçimi belirleyen başlıca senaryoları özetlemektedir:
- Yüksek otomasyon, karmaşık istifleme, kıtalararası sevkiyat → R-KLT: Ofset kilit mekanizması, uzun taşıma sürelerinde ekstra ek sabitleme gerekmeden yük bütünlüğünü korur.
- Fabrika içi hat besleme, sık yıkama döngüsü, hafifletilmiş filo → RL-KLT: Pürüzsüz taban yıkama verimliliğini artırır; düşük tare ağırlığı ergonomiyi iyileştirir.
- Tam otomatik mini-load depolama → RL-KLT: Düz taban, çekme mekanizmalarıyla daha temiz bir etkileşim geometrisi sunar.
- Döküm veya ağır parça taşıma → C-KLT: Her iki varyant da bu ihtiyaç için tasarlanmamıştır; çift duvarlı C-KLT sınıfına geçilmesi gerekir.
R-KLT ve RL-KLT arasındaki seçim, satın alma birim fiyatından değil; kasanın entegre olacağı lojistik sistemin istifleme mekaniği, yıkama altyapısı ve otomasyon mimarisinden hareketle yapılmalıdır. Yanlış varyant seçimi, kısa vadede görünmez olan ancak uzun vadede konveyör arızası, havuz bütünlüğü kaybı veya istifleme kazaları biçiminde maliyete dönüşebilir.
