Temas Geometrisi: Konveyördeki Sürtünmenin Başladığı Yer

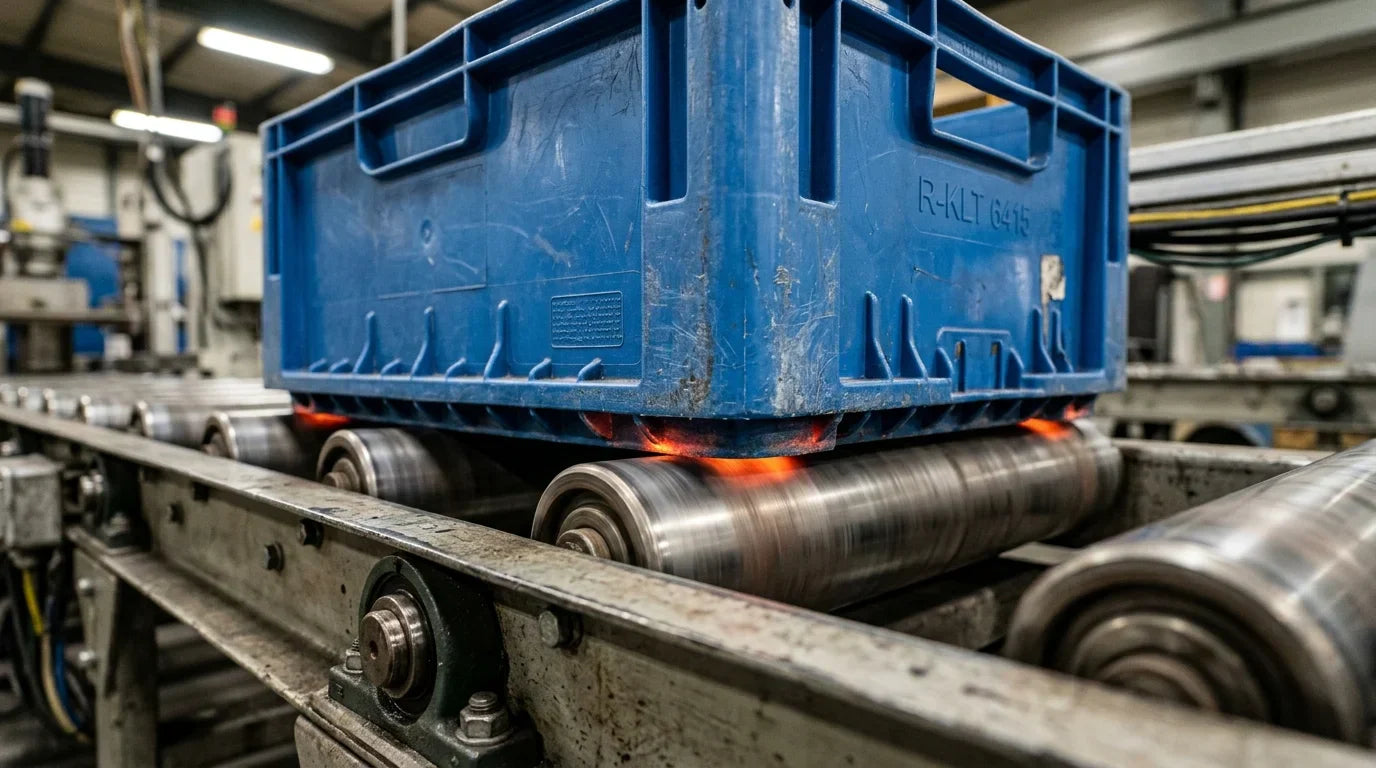

Bir R-KLT kasasını rulolu konveyöre yerleştirdiğinizde, kasa tabanının ruloyla kurduğu temas, görünürde basit bir fiziksel etkileşimdir. Ancak bu temas noktasının geometrisi, konveyörün çekiş kuvveti gereksinimiyle, birikim (accumulation) bölgelerindeki geri basınçla ve uzun vadede hem kasanın hem rulonun yüzey aşınmasıyla doğrudan ilişkilidir. R-KLT'nin kompozit taban tasarımı, bu ilişkiyi merkeze alarak değerlendirilmesi gereken bir mühendislik konusudur.
VDA KLT kasa sisteminin farklı varyantları, aynı konveyör altyapısında farklı sürtünme profilleri sergiler. Bu farklılığın en belirgin biçimde ortaya çıktığı nokta, R-KLT'nin kompozit tabanının ruloya olan temas geometrisidir. RL-KLT'nin pürüzsüz tabanı ile kıyaslandığında bu fark, yalnızca ses düzeyi veya titreşim farkından ibaret değildir; konveyör motor yük dengesi, birikim bölgesi tasarımı ve taban yüzeyi aşınma hızı üzerinde ölçülebilir sonuçlar doğurur.
R-KLT Kompozit Tabanının Yapısal Anatomisi: Temas Noktaları Nerede Oluşur?
R-KLT'nin kompozit tabanı, üç ayrı geometrik bileşenden oluşur: saplama ayakları (stacking feet), taban kaburgaları (base ribs) ve bu ikisinin arasındaki hafifletilmiş düz alanlar. Bu üç bileşen, kasanın rulolu konveyörle nasıl temas kurduğunu belirler.
Saplama ayakları, taban plakasının köşelerine ve belirli ara noktalara yerleştirilmiş çıkıntılı elemanlardır. İki birincil işlevleri vardır: ofset istifleme sırasında üst kasanın ayaklarını alt kasanın stacking rim'ine kilitlemek ve kasanın herhangi bir düz yüzeye stabilitesini sağlamak. Ancak konveyör bağlamında bu ayaklar, taban ile rulo arasındaki birincil temas noktalarını oluşturur. Bu temas geometrisi, triboloji terminolojisiyle noktasal temas (point contact) kategorisine girer; RL-KLT'nin pürüzsüz tabanının oluşturduğu çizgisel temas (line contact) ile doğrudan karşıtlık içindedir.
Hertz Temas Mekaniği: Noktasal ve Çizgisel Temasın Basınç Dağılımına Etkisi
Hertz temas teorisi, iki eğri yüzeyin birbirine bastırılmasında oluşan basınç dağılımını matematiksel olarak tanımlar. R-KLT saplama ayağının konveyör rulosuna temas etmesi, iki silindirik yüzeyin dik eksenlerde kesişmesi olarak modellenebilir; bu durum eliptik bir temas lekesi (contact ellipse) oluşturur ve maksimum temas basıncı bu leke merkezinde yoğunlaşır.
Aynı toplam yük (yani kasanın dolu ağırlığı), noktasal temas durumunda çok daha küçük bir alana dağıtılır. Bu durum iki pratik sonuç doğurur:
- Birim alana düşen temas basıncı (contact pressure) artar: PP-C malzemenin sürünme (creep) ve plastik deformasyon eşiğine daha hızlı yaklaşılır; özellikle yüksek ortam sıcaklıklarında (60–80 °C) bu risk belirginleşir.
- Aşınma hızı (wear rate) yükselir: Birim alana düşen basınç, abrasif aşınmanın iki temel girdisinden biridir; basıncın artması aynı temas mesafesinde daha fazla malzeme kaybına yol açar.
RL-KLT'nin pürüzsüz tabanı ise rulo ile çizgisel temas kurar. Aynı toplam yük, temas uzunluğu boyunca dağıtılarak birim alana düşen basınç azalır; bu durum hem PP-C yüzeyinin hem de rulonun mekanik yükünü dengeler.
PP-C Malzemenin Tribolojik Özellikleri: Konveyör Bağlamında Sürtünme Katsayısı
Polipropilen kopolimer (PP-C), konveyör uygulamalarında yaygın kullanılan plastikler arasında orta düzey bir sürtünme katsayısına sahiptir. Kuru çelik yüzeyiyle temas halinde PP-C için ölçülen dinamik sürtünme katsayısı (µ_d) tipik olarak 0,25–0,40 aralığında değerlerin aldığı raporlanmaktadır; statik sürtünme katsayısı (µ_s) ise dinamiğin üzerinde seyreder. Bu değerler karşılaştırmalı bağlamda değerlendirildiğinde, PTFE ve POM gibi öz-yağlayan polimerlerin 0,05–0,20 aralığında çalıştığı görülmektedir; PP-C bu malzemelere kıyasla daha yüksek bir sürtünme direnci sergiler.
Sürtünme katsayısı, yalnızca malzemeye özgü bir sabit değildir; aşağıdaki çevre koşullarına göre anlamlı biçimde değişir:
- Yüzey pürüzlülüğü: Konveyör rulolarının yüzey kaplaması (kaba çelik, boyalı çelik, paslanmaz çelik, poliüretan kaplama) PP-C ile temas halinde farklı µ değerleri üretir. Kaba çelik yüzeyinde µ, pürüzsüz veya boyalı çeliğe kıyasla belirgin biçimde yüksek çıkar.
- Sıcaklık: PP-C'nin Young modülü sıcaklıkla azalır; yüksek ortam sıcaklıklarında malzeme yumuşayarak temas alanı genişler, görünür µ değeri değişir ve deformasyon riski artar.
- Nem ve yağ varlığı: Yıkama sonrası ıslak konveyör yüzeyinde veya proses yağı kalıntısı bulunan konveyör ortamında PP-C sürtünme katsayısı dramatik biçimde düşebilir; bu durum kasanın konveyörde kaymasına (slippage) ve transfer noktalarında konumsal hatalara yol açar.
- Taşıma hızı: Düşük hızlarda statik ve dinamik µ arasındaki fark (stick-slip fenomeni) titreşim ve düzensiz hareket üretebilir.
Saplama Ayaklarının Rulo Aralığı ile İlişkisi: Konveyör Tasarım Kriteri
Rulolu konveyör tasarımında kasa tabanının herhangi bir noktada en az iki veya üç ruloyla eş zamanlı temas halinde olması, kararlı taşıma için temel bir gerekliliktir. R-KLT'nin saplama ayaklarının konveyör üzerindeki dağılımı, rulo aralığı (roller pitch) ile uyumlu olmalıdır; aksi takdirde ayak bir rulo boşluğuna düşebilir.
Saplama ayakları kasanın köşelerine ve ortasına yakın konumlarda yerleştirilmiştir; 400 × 300 mm tabanlı R-KLT 4147 için bu ayaklar yaklaşık 90–120 mm aralıklarla dizilmektedir. Bu geometri, konveyör rulo aralığının 80–100 mm'yi aşmaması durumunda kesintisiz temas sağlar. Eğer rulo aralığı bu değerlerin üzerinde tasarlanmışsa, iki saplama ayağı arasındaki kaburgasız, göreceli olarak hafif taban bölgesi ruloların üzerine çıkıntı oluşturarak kasanın hafifçe sallanmasına yol açabilir; bu durum hem konveyörde kısa süreli titreşim hem de uzun vadede taban deformasyonu riskidir.
Birikim Konveyörlerinde (Accumulation Conveyors) R-KLT'nin Davranışı
Otomotiv üretim tesislerinde konveyör hatlarının en kritik bölgelerinden biri, kasaların geçici olarak biriktirilerek bekletildiği birikim bölgeleridir. Bu bölgelerde kasalar konveyör bandı veya rulolar hareket etmeye devam ederken kasa durur; rulo yüzeyi ile kasa tabanı arasında göreli kayma (sliding) oluşur.
Bu bağlamda R-KLT'nin saplama ayakları belirleyici bir rol oynar. Durma komutu geldiğinde kasa mekanik durdurucuya (stopper) çarpar; bu anda kinematik enerji kasa gövdesine ve saplama ayaklarına ani kuvvet olarak iletilir. Ardından sistem durağan sürtünme moduna geçer: kasa hareketsiz beklerken ayaklar altındaki rulolar dönmeye devam eder. Bu sürtünme modunda, saplama ayağının rulo yüzeyiyle olan etkileşimi, yorulma sürtünmesi (fretting) adı verilen ve temas noktasında mikroskopik malzeme kaybına yol açan bir mekanizmayla karakterize edilir.
Fretting, düşük amplitüdlü göreli hareket altında oluşan özel bir aşınma biçimidir; birikim konveyörlerinde kasanın birikim süresi ve rulo dönme hızı arttıkça saplama ayaklarının temas yüzeyindeki bu kümülatif hasar birikir. Uzun servis ömürlü havuz kasalarında saplama ayağı alt yüzeyindeki aşınma, görülebilir mat ve çizilmiş bir yüzey dokusu oluşturur; aşırı hasarda ayak yüksekliğinde ölçülebilir azalma meydana gelir ki bu durum istifleme güvenliğini etkileyen bir parametredir.
Konveyör Motor Yük Hesabı: R-KLT ile RL-KLT Arasındaki Katkı Farkı
Konveyör sisteminin tahrik motoru, taşınan yükü hareket ettirmek için sürtünme kuvvetini yenmek zorundadır. Yatay bir konveyörde bu kuvvet basitçe şöyle tanımlanır:
F_çekiş = m × g × µ_temas
Burada m toplam yük kütlesi (kasa tare + içerik), g yerçekimi ivmesi ve µ_temas ise kasanın konveyörle etkili sürtünme katsayısıdır. Noktasal temas durumunda (R-KLT saplama ayakları) µ_temas değeri, çizgisel temas durumuna (RL-KLT pürüzsüz taban) kıyasla farklı bir değer alır; bunun sebebi yalnızca malzeme katsayısı değil, aynı zamanda temas geometrisinin basınç dağılımı üzerindeki etkisidir.
Akademik literatürde plastik Euro konteynerlerin rulolu konveyörlerdeki sürtünme katsayısının deneysel ölçümüne dayanan bir çalışmada, çelik ruloyla temas eden plastik Euro konteynerin taşıma kuvveti, ağırlık ve konveyör eğimine göre değişen değerler sergilemiştir. Özellikle 5 derece eğimli konveyör konfigürasyonunda yük artışının çekiş kuvveti üzerinde doğrusal olmayan bir etki yarattığı raporlanmıştır; bu durum saplama ayaklarının rulo üzerinde oluşturduğu lokal basıncın yük bağımlılığını göstermektedir.
Yüksek Hız Konveyörlerinde Gürültü ve Titreşim: Saplama Ayaklarının Periyodik Darbesi
R-KLT kasasının rulolu konveyörde belirli bir hızın üzerinde ilerlemesi durumunda, saplama ayaklarının rulolarla sırayla temas kurması periyodik bir darbe dizisi (periodic impact sequence) oluşturur. Bu etki, mekanik titreşim ve akustik gürültü olarak iki biçimde kendini gösterir.
Titreşim frekansı şu bağıntıyla tahmin edilebilir:
f = v_konveyör / p_ayak
Burada v_konveyör kasanın konveyör üzerindeki doğrusal hızı, p_ayak ise birbirine yakın iki saplama ayağı arasındaki mesafedir. Tipik değerler için (v = 0,3–0,5 m/s, p ≈ 100 mm), bu formül 3–5 Hz aralığında bir temel darbe frekansı verir; bu frekans ve üst harmonikleri, konveyör altyapısını, fabrika zeminini ve çevresindeki ekipmanları titretebilir.
RL-KLT'nin pürüzsüz tabanı, rulo ile sürekli temas halinde olduğundan bu periyodik darbe mekanizması ortaya çıkmaz. Bu nedenle gürültü hassasiyeti yüksek üretim alanlarında (elektrik motoru test hücreleri, NVH ölçüm odaları, hassas montaj hatları) RL-KLT tercihinin akustik gerekçesi de bulunmaktadır.
R-KLT'nin Eğimli Konveyörlerdeki Dinamiği: Kayma ve Tutunma Dengesi
Yüksek eğimli konveyörlerde (>5°) kasanın konveyörde kaymaması için sürtünme kuvvetinin yerçekiminin eğim bileşenini yenmesi gerekir. R-KLT'nin saplama ayakları, bu bağlamda çift taraflı bir etki yaratır:
- Tutunma artışı: Saplama ayaklarının keskin kenarları, rulo yüzeyiyle mekanik kavrama oluşturarak etkin sürtünme katsayısını pürüzsüz tabana kıyasla artırabilir; bu durum eğimli konveyörlerde kayma direnci sağlar.
- Tutarsız temas: Eğer konveyör eğimi kasayı yatay eksende (yana) kaydıracak biçimde oluşturuyorsa, saplama ayakları yan kılavuz (side guide) ile temas ederek ek bir lateral kuvvet bileşeni oluşturabilir; bu durum hem kılavuz aşınmasına hem de kasanın kılavuza çarpmasından kaynaklanan plastik deformasyona yol açabilir.
Pratik olarak, 5 derece üzerindeki eğimlerde R-KLT'nin konveyördeki davranışı, konveyör tasarım aşamasında deneysel doğrulama gerektiren bir parametredir; yüklü kasanın eğimli konveyörde kayma koşulları hesaplanırken yalnızca µ değeri değil, aynı zamanda temas noktalarının eğim boyunca geometrik dağılımı da dikkate alınmalıdır.
Saplama Ayağı Aşınmasının Havuz Döngüsü Üzerindeki Uzun Vadeli Etkisi
Yüksek hacimli KLT havuzlarında kasalar yıllarca konveyör hatlarında çalışır. R-KLT saplama ayaklarındaki kümülatif aşınma, iki kritik işlevsel parametreyi değiştirir:
- Ayak yüksekliği azalması: Ayak taban yüzeyinin ruloyla sürtünmesiyle zamanla ayak yüksekliği düşer. Saplama ayağının tasarım yüksekliği, ofset istifleme sırasında üst kasanın alt kasanın rim'ine oturması için gerekli geometrik boşluğu sağlar; bu yüksekliğin azalması interlocking stabilitesini zayıflatır.
- Taban düzlemselliği bozulması: Farklı ayaklardaki eşit olmayan aşınma, kasanın konveyör üzerinde hafifçe eğik durmasına yol açar; bu durum kasa içindeki parçaların dengesi ve robot kolu konumlandırma hassasiyeti açısından ikincil bir sorun üretir.
VDA 4500'ün hasar kataloğu bu tür hasarı "onarılamaz geometri deformasyonu" olarak sınıflandırır; saplama ayağı aşınmasından kaynaklanan havuz çıkışı oranı, havuzun yaş ve kullanım yoğunluğuna göre izlenebilecek bir verimlilik göstergesidir. Alpbx olarak, büyük havuz operasyonlarında müşterilerimize periyodik saplama ayağı yükseklik ölçümünü standart muayene protokolüne dahil etmelerini önermekteyiz; bu ölçüm, kumpas veya şablon mastarıyla dakikalar içinde gerçekleştirilebilir ve havuz ömrü sonunu sistemik biçimde öngörmek için değerli bir veri seti oluşturur.
Konveyör Tasarımında R-KLT Temas Geometrisini Dikkate Alan Mühendislik Kararları
Sonuç olarak R-KLT'nin kompozit tabanının konveyör üzerindeki davranışı, konveyör tasarım aşamasında aşağıdaki parametreleri doğrudan etkileyen bir girdidir:
- Rulo aralığı (roller pitch): Saplama ayağı dağılımına göre belirlenmeli; ayağın iki rulo arasına düşme ihtimali hesaba katılmalıdır. R-KLT için 80–100 mm rulo aralığı, istikrarlı temas sağlar.
- Rulo yüzey malzemesi: Kaba çelik yerine poliüretan veya boyalı çelik rulo kullanımı, PP-C ile oluşan µ değerini düşürerek hem gürültüyü hem de aşınma hızını azaltır.
- Birikim bölgesi tasarımı: R-KLT için fretting riskini minimize etmek adına birikim bölgelerinde sıfır basınçlı birikim (zero-pressure accumulation) konveyör teknolojisi tercih edilmeli; bu sistemlerde rulo, kasa durduğunda dönmeyi keser veya kasanın altındaki rulolar kasadan bağımsız döner.
- Konveyör eğimi: 5 derece üzeri eğimlerde R-KLT'nin kayma koşulları deneysel olarak doğrulanmalıdır.
- Hat hızı: Saplama ayaklarının darbe frekansı hesaplanmalı ve bu frekansın konveyör altyapısının rezonans frekanslarıyla örtüşmemesi için hat hızı gerekirse optimize edilmelidir.
Bu parametrelerin sistematik biçimde değerlendirildiği bir konveyör tasarım süreci, R-KLT'nin kompozit tabanından kaynaklanan olumsuz tribolojik etkileri minimize ederek hem kasa havuz ömrünü hem de konveyör bakım aralıklarını optimize eder.
