Palet Seçiminin İstifleme Stabilitesine Etkisi: Neden Yüzey Geometrisi Belirleyicidir
VDA KLT kasaların bir palet üzerine yerleştirilmesi, görünürde operasyonel bir detay olarak değerlendirilebilir. Ancak palet yüzey geometrisi, kasanın tabanındaki saplama ayaklarının palet tahtaları veya plastik zemin yüzeyiyle kurduğu mekanik ilişkiyi doğrudan belirler; bu ilişki de kasaların dikey ve yatay kuvvetler altındaki istifleme stabilitesini koşullandırır.
VDA KLT kasa sisteminin interlocking (çapraz kilit) istifleme mekanizması, kasaların kendi aralarında oluşturduğu geometrik kilitleme sistemini tanımlar. Ancak bu kilitleme sisteminin işlevselliği, kasaların dayandığı palet yüzeyinin boyutsal doğruluğu ve malzeme özellikleriyle doğrudan ilişkilidir. Bu yazıda, VDA 4500 dokümanının interlocking istifleme geometrisini nasıl tanımladığını, ahşap Euro palet ile plastik Euro palet üzerindeki farklı davranışı ve palet kapak (cover plate) sisteminin güvenlik işlevini analiz ediyoruz.
VDA 4500'ün Çapraz İstifleme Tanımı: 1200 × 1000 mm Palet Üzerindeki Temel Mekanizma
VDA 4500 standardı (Versiyon 3.1, Aralık 2025), R-KLT'nin en önemli mekanik özelliğini açıkça tanımlar: 600 × 400 mm taban boyutundaki R-KLT kasalar, 1200 × 1000 mm ISO palet üzerinde çapraz (crosswise) konumlandırıldığında bileşik tabanın interlocking geometrisi sayesinde kendi kendini sabitleyen (self-secured) bir istifleme düzeni oluşturur.
Bu mekanizmanın çalışma prensibi şöyle kurulur: Alt katta yer alan bir R-KLT kasasının üst çıkıntı çevresi (stacking rim), üst katta çapraz olarak döndürülmüş bir R-KLT'nin saplama ayaklarını (stacking feet) mekanik olarak kilitler. Bu kilit, kasanın yatay düzlemde öteleme (translation) ve dönme (rotation) hareketlerini sınırlandırır; yük birimi ek strap veya stretch film gerektirmeksizin geometrik bütünlüğünü korur.
1200 × 1000 mm ISO palet üzerindeki çapraz düzende matematiksel ilişki şöyle kurulur: 600 mm × 2 = 1200 mm (uzun kenar), 400 mm × 2,5 = 1000 mm. Ancak tam 2,5 adet 400 mm kasa yan yana gelmediğinden, 1200 × 1000 mm palette gerçek uygulama 2 sütun × 2 sıra = 4 kasa/kat düzeninde gerçekleşir; çapraz döndürme uygulandığında 600 × 400 mm tabanlar 400 × 600 mm ve 600 × 400 mm şeklinde dönüşümlü konumlandırılır ve bu düzen interlocking geometriyi aktive eder.
1200 × 800 mm Euro Palet Üzerindeki Kısıt: Neden Yalnızca Kolon İstifleme
VDA 4500, 1200 × 800 mm Euro palet için açık bir kısıt belirler: Bu palet boyutunda yalnızca tek bir R-KLT kolon yığını (column stack) mümkündür. Bu kısıtın geometrik nedeni şöyle açıklanabilir:
600 × 400 mm tabanlı R-KLT için Euro palet üzerindeki yerleşim 2 × 2 = 4 kasa/kattır (600 mm × 2 = 1200 mm, 400 mm × 2 = 800 mm). Bu konfigürasyonda kasalar birbirinin tam yanına, aynı yönde oturur. Üst katta çapraz (180° döndürülmüş) konumlandırma yapılmak istendiğinde, kasanın uzun ekseni yine aynı yönde kalacağından interlocking için gereken ofset temas geometrisi oluşmaz. Dolayısıyla 1200 × 800 mm Euro palet üzerinde R-KLT kasalar yalnızca kolon biçiminde istiflenebilir ve bu düzen interlocking mekanizmasını devre dışı bırakır.
RL-KLT ve R-KLT 3215 (300 × 200 × 147,5 mm) için durum farklıdır: Pürüzsüz tabanları nedeniyle bu varyantlar zaten hem 1200 × 800 mm hem de 1200 × 1000 mm palette yalnızca kolon istiflemeye uygundur. İnterlocking mekanizması bu varyantlarda yapısal olarak mevcut değildir.

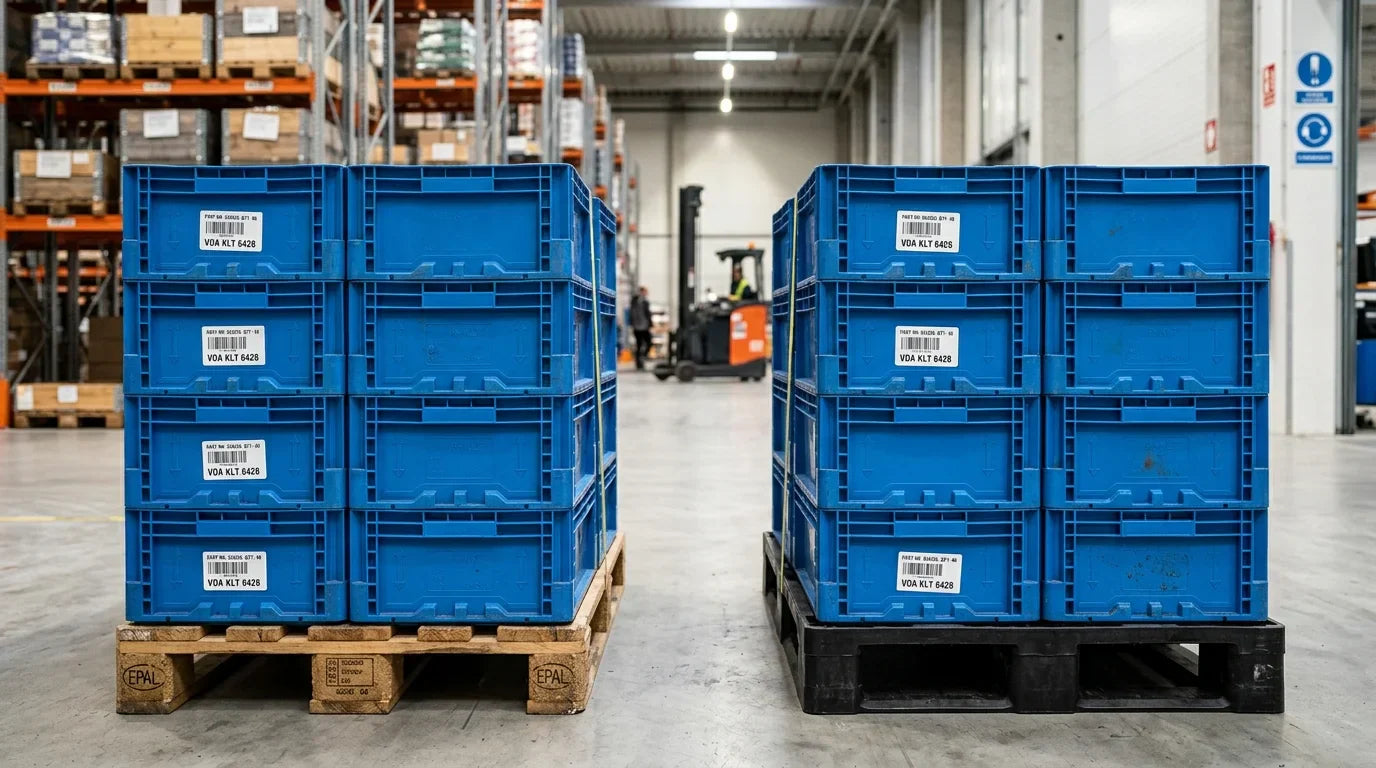

Ahşap Euro Palet Üzerinde İstifleme: Yüzey Geometrisinin Güvenlik Etkileri
EPAL standardına göre üretilen ahşap Euro paletlerin (UIC 435-2 ve DIN EN 13698-1) üst yüzeyi, biri 11 tahtadan oluşan çevresel tahta düzeneğinden meydana gelir. Bu yapı, KLT kasaların taban saplama ayakları ile palet yüzeyi arasındaki ilişkide birkaç kritik geometrik sorun doğurur:
Tahta Aralıkları ve Saplama Ayağı Düşme Riski
Ahşap Euro paletin üst yüzeyi, birbirinden belirli aralıklarla ayrılmış tahtalardan oluşur. R-KLT'nin saplama ayaklarının konumu ve boyutu bu tahta aralıklarıyla örtüşebilir. Eğer bir saplama ayağı iki tahta arasındaki aralığa denk gelirse, kasa tabanı teorik düzlemden saparak hafifçe eğik oturabilir; bu durum ilk katta bile küçük bir boyutsal tutarsızlık yaratır ve üst katlarda biriken açısal hata artar.
Bu risk, özellikle küçük taban boyutlu kasalarda (300 × 200 mm) daha belirgindir: küçük taban alanındaki saplama ayakları tahta üzerine güvenle oturma olasılığının büyük taban boyutlarına kıyasla daha düşük olduğu geometrik koşullar oluşturabilir.
Nem ve Boyutsal Değişkenlik
Ahşap Euro paletlerin kütlesi, nem içeriğine göre değişir; yeni ve kuru bir EPAL paleti yaklaşık 20–25 kg ağırlığındadır. Nem absorbsiyonu tahtaların hafifçe şişmesine yol açabilir; bu durum üst yüzey tahtaları arasındaki aralıkları kapatırken bazı noktalarda yüzey düzleminden sapma oluşturabilir. Üstelik kullanılmış ahşap paletlerde çivi sürünmeleri, tahta çatlamaları veya blok deformasyonu, teorik düzlemden sapan noktasal yükseklik farklılıkları yaratır; bu farklılıklar KLT kasaların ilk kat stabilitesini olumsuz etkiler.
Çivi Başı Çıkıntısı Riski
EPAL standartları, çivi başlarının palet yüzeyinden çıkıntı yapmamasını zorunlu kılar. Ancak yoğun kullanım sonucu aşınan veya hasarlı paletlerde çivi başları yüzeyden birkaç milimetre yükselebilir. Bu çıkıntılar, üzerine oturan KLT kasanın taban plakasında mekanik hasar, mikro-çatlak veya taban bölgesinde PP-C yüzeyinin çizilmesine neden olabilir. Otomotiv sektöründe döngüsel yıkama + muayene protokolü uygulanan havuzlarda bu türden taban hasarı kasanın havuzdan erken çıkarılmasına yol açar.
Plastik Euro Palet Üzerinde İstifleme: VDA Uyumlu Tasarımın Avantajları
VDA sistemine ait plastik palet tabanları (A1208 ve A1208-1 için 1200 × 800 mm, A1210 ve A1210-1 için 1200 × 1000 mm), KLT kasaların saplama ayakları ve istifleme geometrisiyle uyumlu biçimde tasarlanmış özelleşmiş taşıyıcı palet sistemleridir. Bu paletler, ahşap Euro paletin doğurabileceği geometrik sorunların büyük bölümünü ortadan kaldırır:
- Homojen ve pürüzsüz üst yüzey: Enjeksiyon kalıpla üretilen plastik paletlerin üst yüzeyi, tahta aralığı veya çivi başı çıkıntısı içermez. KLT kasanın saplama ayakları tutarlı biçimde düzlemsel yüzeye oturur; bu durum ilk kattaki geometrik doğruluğu garanti altına alır ve üst katlarda açısal hata birikmesini önler.
- Boyutsal kararlılık: Plastik palet, nem absorbsiyonu yaşamaz; dolayısıyla palete ilişkin boyutsal değişkenlik ihmal edilebilir düzeyde kalır. Bu özellik, özellikle tünel yıkama sonrası ıslak ortamda kullanılan KLT havuzlarında kritik önem taşır.
- ISPM 15 muafiyeti: Plastik paletler ahşap değildir; dolayısıyla uluslararası bitki koruma sözleşmesi kapsamındaki ısıl işlem zorunluluğu uygulanmaz. Bu durum, kıtalararası sevkiyatlarda gümrük sürecini hızlandırır ve fümigasyon maliyetini ortadan kaldırır.
- Palet ağırlığı tutarlılığı: Plastik paletin kütlesi nem değişimine bağlı dalgalanma göstermez; bu özellik palet yük biriminin tartılarak içerik kütlesinin hesaplanmasında birebir doğruluk sağlar.
VDA Palet Kapağı Sistemi: Kolon İstifleme Güvenliğinin Tamamlayıcısı
İnterocking mekanizmasının etkinleştiği R-KLT çapraz düzeni, yatay kuvvetlere karşı kendi kendini sabitleyen bir yapı oluşturur. Buna karşın yük biriminin en üst katına yerleştirilen VDA yük birimi kapak plakası (loading unit cover plate), sistemin bütünsel stabilitesi için zorunlu bir tamamlayıcı elemandır.
VDA 4500 bu konuda açık bir ayrım yapar:
- İç taşımacılık (fabrika içi transfer): Palet kapağının kullanımı zorunlu değildir; operatör koşullara göre karar verebilir.
- Dış taşımacılık (tedarikçi-OEM arası nakliye): VDA, palet kapağının tavsiye edildiğini açıkça belirtir. Taşıma sırasında oluşan ivme kuvvetleri (özellikle karayolu taşımacılığında frenleme ve viraj kuvvetleri) interlocking mekanizmasının tek başına sağlayabileceği direnci aşabilir; kapak plakası bu kuvvetlere karşı ek bir bütünleştirici işlev görür.
Önemli bir kısıt: VDA 4500, sabitleme plakasının (securing plate SP 1208) yalnızca R-KLT veya F-KLT yük birimleri için ahşap paletlerde kullanılabileceğini belirtir. RL-KLT yük birimlerinde sabitleme plakası uygulanamaz; bu kısıtın sebebi RL-KLT'nin pürüzsüz tabanının sabitleme plakasının alt yüzeyi ile uyumlu interlocking geometriyi desteklememesidir.
Yük Birimine Etki Eden Kuvvetler: Statik ve Dinamik Analiz
KLT istifleme stabilitesi değerlendirilirken iki farklı yük koşulu dikkate alınmalıdır:
Statik Yük: Depo Rafı veya Zemin İstifleme
Statik koşullarda, KLT yük biriminin stabilitesi ağırlık merkezinin yüksekliğine ve taban alanına bağlıdır. R-KLT'nin nominal istifleme yük kapasitesi 600 kg'dır; bu değer, kasanın kendi statik mukabemesini ve üst katlardaki kasalara aktarılan yükü birlikte kapsar. Statik koşulda dış kapak plakası isteğe bağlıdır.
Dinamik Yük: Taşıma ve Fren Kuvvetleri
Karayolu taşımacılığında yük birimine etki eden standart tasarım ivmeleri tipik olarak şöyle tanımlanır: ileri yönde ~0,8g (frenleme), yanal yönde ~0,5g (viraj), geri yönde ~0,5g (ivmelenme). Bu kuvvetler altında interlocking mekanizmasının tek başına yük birimini stabilizan tutup tutamayacağı, istifleme yüksekliği ve yük ağırlığına bağlıdır.
VDA 4525 dokümanı, 4 × strap kullanımını (2 boyuna, 2 enine) tavsiye eder. Bu tavsiye özellikle uzun mesafeli ve çok modlu taşımacılık için geçerlidir; intermodal taşımacılıkta konteyner yükleme/boşaltma ivmeleri ek sabitleme gerektirebilir.
Palet Seçim Kılavuzu: Kullanım Senaryosuna Göre
Ahşap ve plastik Euro palet arasındaki seçim, yalnızca maliyet karşılaştırması değil; KLT istifleme güvenliği, hijyen ve gümrük uyum gereksinimleri açısından sistematik bir değerlendirme gerektirir:
- Kısa mesafeli, fabrika içi ve bölge içi nakliyat, kapalı döngü: Ahşap EPAL paleti kabul edilebilir; mevcut palet havuzuyla uyumluluk ve düşük birim maliyet baskın kriterlerdir. Ancak kullanılmış paletlerin yüzey durumu periyodik olarak kontrol edilmelidir.
- Uzun mesafeli kara taşımacılığı, ihracat, kıtalararası sevkiyat: Plastik palet veya VDA uyumlu A1208/A1210 palet tabanı tercih edilmelidir. ISPM 15 uyumu ve boyutsal tutarlılık bu güzergâhlarda belirleyicidir.
- Yüksek frekanslı yıkama döngüsü içeren havuzlar: Plastik palet tercih edilmelidir; yıkama tesisinde ıslak ahşap paletlerin KLT taban yüzeyine nem transferi ve biologik kirlenme riski, plastik palet ile ortadan kalkar.
- Tam otomatik depo sistemleri (AS/RS): Plastik palet zorunludur; ahşap paletin yüzey pürüzlülüğü ve boyutsal değişkenliği, konveyör ve depo otomasyonunun düzlem tutarlılığı gereksinimini karşılamayabilir.
Karma KLT İstifleme: Farklı Boyut ve Varyantların Birlikte Kullanımı
VDA sistemi teorik olarak farklı boyutlardaki KLT kasaların aynı palet üzerinde birlikte kullanımına izin verir. Ancak uygulamada bu karma istifleme çeşitli güvenlik sorunlarına yol açar:
- Yüzey seviyesi tutarsızlığı: 147,5 mm yüksekliğindeki kasalar ile 280 mm yüksekliğindeki kasalar aynı kat içinde yan yana yerleştirildiğinde üst yüzey yükseklikleri farklılaşır; üst kata yerleştirilen kasa bu seviye farkı üzerine oturarak eğik konumlanabilir.
- İnterlocking geometrisi kaybı: Farklı taban boyutundaki kasaların (örneğin 600 × 400 mm ve 400 × 300 mm) aynı katta karıştırılması, her ikisi için de interlocking mekanizmasını devre dışı bırakır.
- Ağırlık merkezi dengesizliği: Paket ağırlığı yüksek kasaların bir tarafa, hafif kasaların diğer tarafa yığılması yük biriminin ağırlık merkezini palet geometrik merkezinden uzaklaştırarak devirme riskini artırır.
Bu nedenle VDA havuz operasyonlarında en iyi pratik, aynı palet üzerinde tek tip kasa boyutu ve varyantının kullanılmasıdır; karma düzenleme kaçınılmaz ise üst katlarda daha hafif kasaların konumlandırılması ve dış taşımacılık öncesinde palet kapağının mutlaka uygulanması zorunludur.
Hasar Kataloğu Kapsamında Palet Kaynaklı Kasa Hasarının Değerlendirilmesi
VDA 4500'ün hasar kataloğu, kasa hasarını nedeninden bağımsız olarak sınıflandırır; taban çatlakları, deformasyonlar veya parçalanmalar, kaynağı palet yüzeyinden kaynaklanan mekanik temas da olsa "onarılamaz hasar" kategorisine girer. Havuz yönetimi açısından bu durum şu anlama gelir: Hasarlı ahşap paletin KLT kasaya vurduğu mekanik darbe veya çivi başının oluşturduğu çizik, kasanın muayenede reddedilmesine yol açabilir; bu durumda kasa hasarının gerçek kaynağı (palete bağlı) ayırt edilemez ve kasa havuzdan erken çıkarılır.
Alpbx olarak, özellikle yüksek hacimli ve yüksek yıkama frekanslı havuz operasyonlarında müşterilerimize palet yüzey kalitesinin periyodik denetim protokolüne dahil edilmesini önermekteyiz. Ahşap palet yüzeyindeki çivi başı kontrolü, tahta çatlaması ve yüzey düzlemsellik kontrolü; kasa muayenesiyle eş zamanlı gerçekleştirildiğinde hem kasa ömrünü uzatır hem de hasarın kaynağını daha doğru biçimde izole eder.
