VDA 4902'nin Temel Mantığı: Neden Ayrı Bir Etiket Standardı Gerekti
Otomotiv tedarik zincirinde bir parçanın Tier-2 tedarikçiden Tier-1'e, oradan OEM montaj hattına ulaşması sürecinde onlarca farklı tesis, taşıyıcı ve depo sistemiyle temas eder. Her bu tesiste parçanın kimlik bilgisinin okunabilmesi için barkodun yalnızca makine tarafından taranabilir olması yetmez; aynı zamanda fiziksel konumunun öngörülebilir, yüksekliğinin sabit ve okuyucuya olan açısının standart olması gerekir. 1990'lı yıllarda bu sorunu çözmek amacıyla Alman Otomotiv Sanayii Derneği (VDA), taşıma etiketleri için bütünleşik bir standart geliştirdi: VDA 4902.
Bu standart, yalnızca etiketin içeriğini değil; boyutunu, kasa üzerindeki fiziksel konumunu, barkod formatını ve veri alanlarının yerleşimini tanımlayan bütüncül bir çerçevedir. VDA KLT kasa sisteminin tasarımı, VDA 4902 gereksinimlerini doğrudan karşılayacak biçimde şekillendirilmiştir; kasanın kısa kenarına entegre edilen etiket tutucu (label holder/card pocket), bu standardın fiziksel tezahürüdür.
Etiket Boyutu ve KLT Kasaya Özel Format: 210 × 74 mm
VDA 4902 standardı, iki temel etiket boyutu tanımlar. Standart format (210 × 148 mm), DIN A5 boyutuna karşılık gelir ve büyük yük taşıyıcılara (GLT – Große Ladungsträger) ve paletlere yapıştırılmak üzere tasarlanmıştır. KLT formatı (210 × 74 mm) ise tam olarak yarım A5 boyutundadır ve özellikle VDA KLT kasa sistemine entegre etiket tutucularıyla uyumlu olacak biçimde boyutlandırılmıştır.
Bu 210 × 74 mm boyutu, kasanın kısa kenarındaki etiket tutucunun iç ölçüleriyle doğrudan örtüşür. KLT 147,5 mm yüksekliğindeki varyantlarda (R-KLT 3147, 4147, 6147 gibi) etiket tutucu saplama koluna entegre konumdadır; daha yüksek varyantlarda ise tutma kolu ile etiket çerçevesi ayrı bölümler olarak tasarlanmıştır. Her iki konfigürasyonda da etiket tutucu iç ölçüsü bu standart boyutu kabul edecek şekilde enjeksiyon kalıpla üretilir.
Pratik üretim sürecinde bu etiket, DIN A5 kağıda ortadan katlama çizgisine sahip biçimde çift kopya olarak yazdırılır; kağıt ortalanır, katlanır ve kasa etiket tutucusuna yerleştirilir. Bu yöntem, hem depolama kolaylığı hem de etiket değişimi sırasında operasyonel verimlilik sağlar.

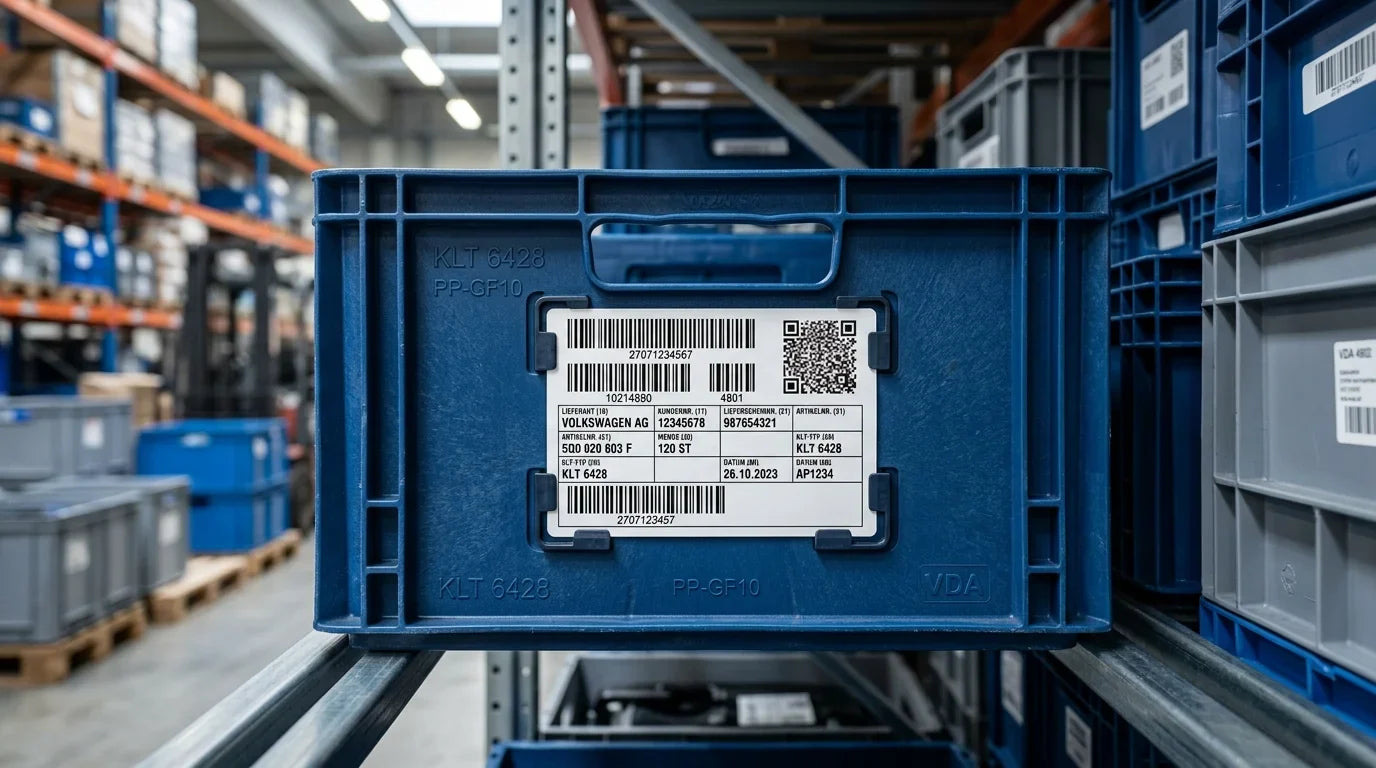

KLT Kasasındaki Etiket Tutucunun Geometrik Konumu ve Otomatik Tarama Açısı
VDA 4500 standardı, KLT kasasının kısa kenarlarına etiket tutucuların yerleştirileceğini belirler. Bu konum, otomasyon ve operasyonel verimlilik açısından stratejiktir. Kasalar rulolu konveyörde ilerlerken veya raf sistemlerinde dizerken, kısa kenarlar hareket yönüne dik konumda yer alır; bu durum barkod okuyucunun kasanın hareketine perpendikül bir açıdan tarama yapabilmesini sağlar.
Özellikle sabit montajlı tünel barkod okuyucularında (tunnel scanner) bu geometri kritik öneme sahiptir: konveyörün her iki yanına monte edilen okuyucular, kasanın geçiş süresi boyunca etiket yüzeyine maksimum erişim penceresine sahip olur. Eğer etiket uzun kenarda yer alıyor olsaydı, tarama penceresi kasanın uzun kenarı geçerken çok kısıtlı kalacak ya da okuyucu açısı için ek mekanik düzenek gerekecekti.
VDA 4500 aynı zamanda etiket tutucunun konveyör ve depolama sistemlerinin işlevsel alanı dışında kalacağını belirtir; tutma kolu, etiket çerçevesi ve barkod alanı üst yapısal katman olarak tanımlanmış olup kasanın kaldırma yuvalarına veya merkezleme deliklerine müdahale etmez.
VDA 4902 Etiketinin Veri Alanları: Zorunlu ve İsteğe Bağlı Bilgiler
VDA 4902 etiketi, her biri belirli bir kimlik harfiyle tanımlanan barkodlardan oluşur. Bu yapı, farklı OEM'lerin barkod okuyucularının hangi alanın ne anlama geldiğini önceden bilerek taramasını mümkün kılar. Temel veri alanları ve standart kimlik harfleri şöyle sıralanır:
- P – Müşteri Parça Numarası: OEM'in kendi parça numarası; zorunlu alan. Code 39 formatında kodlanır.
- Q – Miktar: Kasa içindeki parça adedi; zorunlu alan. Paketteki parça sayısını tam sayı olarak belirtir.
- V – Tedarikçi Numarası: OEM tarafından tedarikçiye verilen tanımlayıcı; zorunlu alan.
- 1P – Tedarikçi Parça Numarası: Tedarikçinin kendi iç parça numarası; koşullu alan.
- 9D / D – Üretim Tarihi: YY.AA.GG formatında; zorunlu alan. Sevkiyat tarihi, üretim tarihinden hesaplanabiliyorsa alternatif olarak kabul edilir.
- H – Paket Kimlik Numarası: Tedarikçi tarafından her pakete verilen, yıl içinde eşsiz olan numerik kimlik; zorunlu alan.
- K – Müşteri Sipariş Referansı / İrsaliye Numarası: EDI verisindeki irsaliye numarasıyla birebir eşleşmesi zorunlu.
- 30S – Tedarikçi Ülkesi: Coğrafi köken bilgisi; gümrük gereksinimleri kapsamında zorunlu olabilir.
Bu alanlar, etiketin hem insan tarafından okunabilir (human-readable) metin bölümünde hem de barkod formatında yer alır. İki bilgi akışının eşzamanlı bulunması, barkod tarama hatası durumunda manuel doğrulama imkânı tanır; ancak VDA standardı, bu iki kaynağın birbirini tamamlayıcı olduğunu ve her ikisinin de mevcut EDI verileriyle tam uyumlu olması gerektiğini açıkça vurgular.
Barkod Formatı: Code 39 ve PDF417'nin Birlikte Kullanımı
VDA 4902'nin temel barkod formatı Code 39'dur (ayrıca Code 3 of 9 olarak da anılır). Bu format, alfanumerik karakterleri çubuklar ve boşluklar kombinasyonuyla kodlar; her karakter 9 eleman içerir ve bunların 3 tanesi geniştir. Code 39, VDA 4902 tanımına göre 3:1 geniş/dar eleman oranıyla üretilmelidir.
Bunun yanı sıra VDA 4902, etiketin sağ üst köşesinde bir 2D barkod alanı öngörür. Bu 2D barkod tarihsel olarak PDF417 formatında tanımlanmıştır ve tüm etiket verilerini tek bir tarama işlemiyle okunabilir biçimde konsolide eder. PDF417 uzantısının pratik önemi şudur: standart Code 39 etiketlerinde yalnızca barkod taramasıyla elde edilemeyen alanlar (örneğin ağırlıklar, değişim durumu, paket sayısı), PDF417 kodu içinde kodlanarak tek taramada yakalanabilir hale gelir.
Daha yakın tarihlerde bazı OEM ve Tier-1 tedarikçiler, PDF417 yerine DataMatrix 2D kodunu tercih etmeye başlamıştır. DataMatrix, aynı bilgi yoğunluğu için daha küçük bir sembol alanı gerektirir; bu durum özellikle 210 × 74 mm gibi sınırlı alanlarda avantaj sağlar. VDA 4902 DataMatrix uzantısı, yapısal olarak VDA 4994 GTL standardının DataMatrix yapısıyla büyük ölçüde uyumludur.
Etiketin Kasaya Sabitlenmesi: Tutucu Kullanımı ve Yapıştırıcı Yasakları
VDA standartları, KLT kasalarda etiket sabitlenmesi konusunda net bir hiyerarşi tanımlar. Etiket, mümkün olan her koşulda kasanın entegre etiket tutucusuna yerleştirilmelidir. Tutucuya yerleştirilen etiket, ek bir yapıştırıcı ya da mekanik sabitleyici gerektirmez; tutucunun mekanik kavrama kuvveti yeterlidir.
Önemli bir yasak: VDA 4902 eki olarak yayımlanan uygulama kılavuzları, VDA KLT kasalara yapıştırma etiket (sticker) kullanımını açıkça yasaklar. Gerekçe pratiktir: yapıştırıcı artıkları kasanın PP-C yüzeyinde kalıcı kirlilik bırakır; bu durum hem yıkama sonrası görsel muayeneyi hem de bir sonraki etiket uygulamasını olumsuz etkiler. VDA 4994 standardı da aynı yasağı sürdürür: "KLT kasalara yapıştırma etiket kullanımı yasaktır."
Büyük yük taşıyıcılarda (GLT) etiket tutucusu mevcut değilse, dört köşeye yapıştırılan tam kaldırılabilir yapıştırıcı noktaları veya şeritler kabul görmektedir; ancak bu yöntem KLT için geçerli değildir.
Boş Kasa İadesi ve Etiket Sökme Zorunluluğu
Kapalı döngü KLT havuzunda kasalar dolu olarak tedarikçiden OEM'e gider, boş olarak tedarikçiye döner. Bu iade sürecinde, kullanılmış etiketin kasadan mutlaka çıkarılması zorunludur. VDA standardı bunu açıkça belirtir: "Kasaların tekrar kullanılmadan önce eski etiketlerin tutuculardan çıkarılması tedarikçinin sorumluluğundadır."
Bu zorunluluğun arkasında ciddi bir operasyonel gerekçe yatar: eski bir etiket üzerindeki barkod, bir sonraki sevkiyatta OEM'in sistemine yanlış veri iletebilir. Özellikle farklı parça numaralarının art arda aynı havuz kasalarıyla taşındığı büyük ölçekli operasyonlarda, eski etiketin kazara okunması JIT montaj hattında parça karışıklığına —ve potansiyel olarak bir üretim duruşuna— yol açabilir. Bu nedenle tedarikçilerin etiket çıkarma prosedürünü sevkiyat hazırlık sürecine sistematik biçimde entegre etmesi, yalnızca bir kural değil operasyonel bir güvencedir.
EDI Uyumu: Etiket Verisi ile Elektronik Sevkiyat Verisi Arasındaki Birebir Eşleşme
VDA 4902'nin en kritik gerekliliklerinden biri, etiket üzerindeki verinin elektronik veri değişimi (EDI) mesajlarıyla birebir örtüşmesidir. İrsaliye numarası, parça numarası, miktar ve tarih alanları, tedarikçinin ERP sisteminden otomatik olarak üretilen ve OEM'e iletilen DELFOR (delivery forecast), DELJIT (delivery just-in-time) veya DESADV (despatch advice) mesajlarıyla tam uyumlu olmalıdır.
SAP ortamlarında bu uyum, etiket basımının VL74 transaction veya paketleme/yükleme modülünden tetiklenmesiyle sağlanır; böylece etikete yazılan veriler ERP'nin anlık stok ve sevkiyat verisinden otomatik çekilir, manuel veri girişinden kaynaklanan hata riski ortadan kalkar. VDA standardı, aynı paketin türü için EDI'de iletilen değerle etiketin birebir aynı biçimde (baştaki sıfırlar ve boşluklar dahil) basılmasını şart koşar; bu ayrıntı sıklıkla gözden kaçan teknik bir gerekliliktir.
VDA 4902'den VDA 4994 GTL'ye Geçiş: Sektördeki Mevcut Durum
VDA 4902, teknik olarak VDA 4994 Global Transport Label (GTL) standardıyla değiştirilmiş durumdadır. VDA 4994'ün temel farklılıkları şunlardır:
- 2D DataMatrix zorunluluğu: VDA 4994, tek bir taramada tüm veri alanlarının okunabilmesi için DataMatrix kodunu zorunlu kılar; ayrı Code 39 barkod dizisine olan bağımlılığı azaltır.
- RFID desteği: VDA 4994, opsiyonel RFID akıllı etiket (smart label) entegrasyonunu tanımlar; pasif UHF RFID transponder bellek yapısını ve hava arayüz frekansını belirler.
- Odette uyumluluğu: VDA 4994, Odette LL08 standardıyla tam uyumludur; bu durum Avrupa genelinde farklı OEM sistemleriyle birlikte çalışabilirliği artırır.
- KLT formatı sürekliliği: VDA 4994 de KLT etiketi için 210 × 74 mm boyutunu ve kasanın entegre tutucusuna yerleştirme zorunluluğunu korur.
Bununla birlikte, VDA 4902, uygulamada hâlâ son derece yaygın kullanımdadır. Bunun başlıca nedeni, sektördeki mevcut ERP sistemlerinin ve özellikle eski SAP konfigürasyonlarının VDA 4902 çıktısına adapte edilmiş olması ve VDA 4994'e geçişin doğrulama maliyeti gerektirmesidir. Alman Bosch'un güncel GTL kılavuzu da tedarikçilere VDA 4994 uygulaması öncesinde tesisin onayını almalarını şart koşmaktadır; bu durum VDA 4902'nin kısa vadede paralel yaşayacağını göstermektedir.
Etiket Uyumsuzluğunun Tedarik Zinciri Maliyeti
VDA 4902 gerekliliklerine uyumsuzluk, OEM'in teslimatı kabul etmemesi ya da ek etiketleme için tedarikçiye geri iade faturalaması gibi doğrudan maliyetlere yol açabilir. Bu maliyet mekanizması, pek çok OEM'in tedarikçi sözleşmesine açıkça eklenmiştir. Örneğin Vitesco Technologies'in tedarikçi belgesi, doğru etiket olmadan gelen sevkiyatlarda yeniden etiketleme ve operasyonel kesinti maliyetlerinin tedarikçiye yansıtılacağını belirtmektedir.
Etiket sorunları üç kategoride kümelenir:
- Fiziksel baskı kalitesi sorunları: Barkod çözünürlüğünün yetersiz olması, mürekkep solması veya baskı kaçması nedeniyle okuyucu başarısız tarama yapar. VDA standardı, etiket kağıdı ağırlığı (minimum 160 g/m²) ve yüzey kalitesi için minimum gereksinimler belirtir.
- Veri tutarsızlıkları: Etiket verisinin EDI verisiyle örtüşmemesi; özellikle miktar veya parça numarası alanlarında oluşan tutarsızlıklar otomatik mal kabul sistemini bloke eder.
- Konum hataları: Etiketin tutucuya yerleştirilmemesi veya yanlış yüzeye yapıştırılması; bu durum tünel tarayıcının etiket yüzeyine erişememesine yol açar.
Alpbx olarak, KLT kasalarımızın etiket tutucularının VDA 4500 uyumlu standart ölçülerde üretildiğini; 210 × 74 mm boyutundaki her etiketi sorunsuz biçimde barındıracak iç ölçüye sahip olduğunu temin ediyoruz. Etiket tutucu geometrisinin korunması, yıllarca süren havuz döngüsü boyunca barkod erişilebilirliğinin garanti altında kalması için doğrudan bir ön koşuldur.
