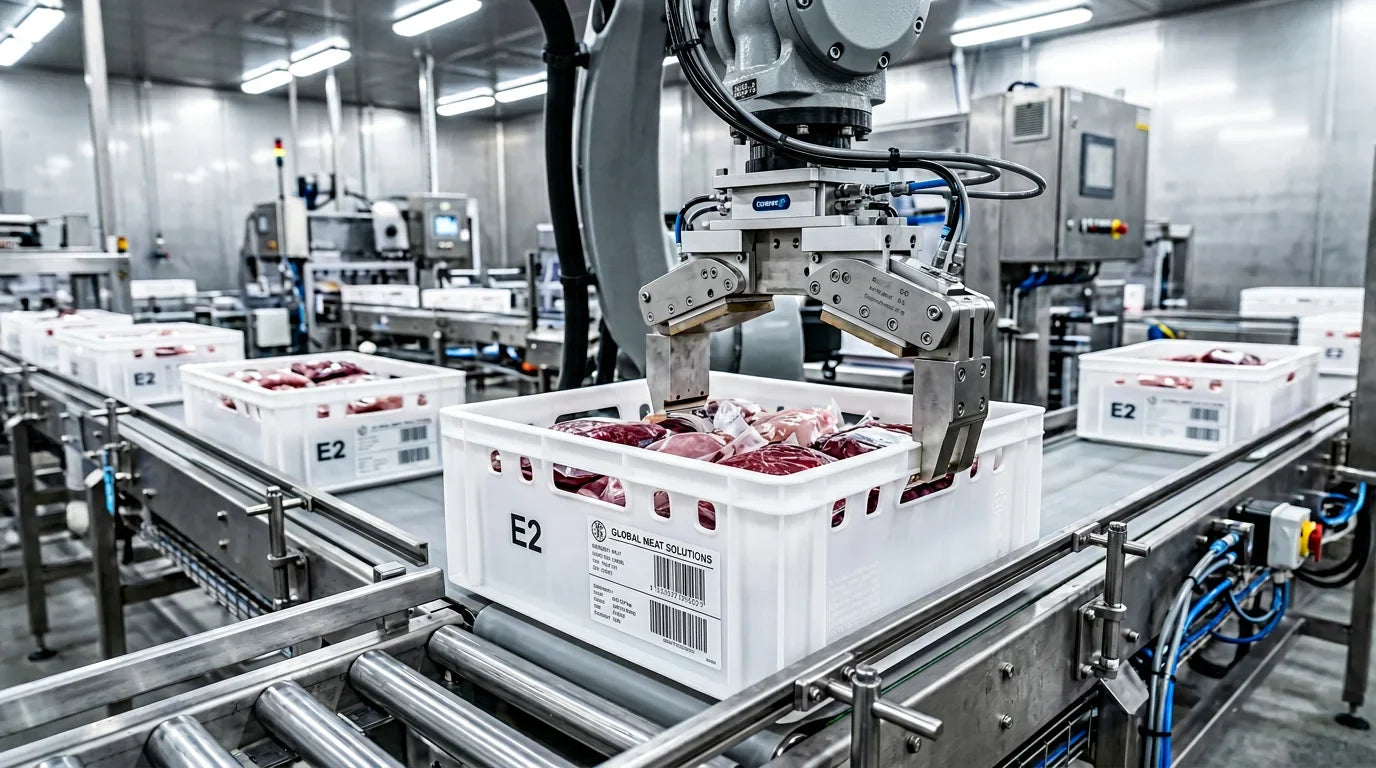

Otomasyonun Et Kasası Standartlaşmasına Dayandığı Temel Varsayım
Tam otomatik et paketleme hatları, kasa geometrisinin öngörülebilir ve tekrarlanabilir olduğu varsayımı üzerine inşa edilir. Konveyör hızı, gripper açılma genişliği, fork sokma mesafesi ve istifleme yüksekliği — tüm bu parametreler, kasanın her seferinde aynı boyutlarda geldiği kabulüyle programlanır. Bu kabul doğru çalıştığında hat saatte yüzlerce kasa işleyebilir; yanlış çalıştığında ise gripper hatası, kasa düşmesi veya hat duruşu kaçınılmaz olur.
DIN 55423 standardı kapsamındaki E2 plastik et kasaları 600 × 400 mm taban ölçüsüyle bu standardizasyon zincirinin temel halkasıdır. Ancak standart, nominal ölçüyü tanımlar; üretim sürecinden ve malzeme davranışından kaynaklanan boyutsal sapmalar robotik gripper tasarımının ve hat programlamasının gerçek dünya değişkenlerini oluşturur. Bu yazıda E2 kasasının otomasyon açısından kritik geometrik parametrelerini, gripper seçim mantığını ve kasa boyutsal sapmasının hat güvenilirliğine etkisini ele alıyoruz.
HDPE Enjeksiyon Kalıplama Sürecinin Boyutsal Sapma Kaynakları
DIN 55423 600 × 400 mm nominal ölçüyü zorunlu kılar; ancak bu ölçünün üretimden çıkan her kasada tam olarak karşılanması polimer fiziği açısından mümkün değildir. Boyutsal sapmanın başlıca kaynakları şöyle sıralanabilir:
Termal çekme (shrinkage): HDPE enjeksiyon kalıplamada soğuma sırasında hacimsel küçülme kaçınılmazdır. HDPE için termal çekme oranı tipik olarak %1,5–4 aralığındadır; ancak bu oran reçine kalitesine, tutma basıncına, soğuma hızına ve parça et kalınlığına göre değişir. 600 mm boyutlu bir kasada %2 çekme 12 mm'lik boyutsal farka karşılık gelir; üretici bu farkı kalıp büyütme (mold scale-up) yöntemiyle kompanse eder. Kalıp tasarımı ve proses kontrolü yeterince hassas değilse ürün partiler arasında ölçülebilir boyutsal varyasyon gösterir.
Çarpılma (warpage): Soğuma sırasında düzensiz termal dağılım, düzlem dışı deformasyon (warpage) yaratabilir. Özellikle geniş düz yüzeyler ve asimetrik et kalınlığına sahip bölgeler warpage'a eğilimlidir. Et kasasının tabanında 2–5 mm warpage, kasanın konveyörde düzensiz oturmasına ve gripper temas geometrisinin programlanan değerden sapmasına neden olur.
Taslak açısı (draft angle) varyasyonu: Kalıptan çıkış için yan duvarlara uygulanan taslak açısı (tipik olarak 0,5°–2°), kasanın üst ağzını taban ölçüsünden biraz daha geniş yapar. Bu geometri, yığın içinde kasaların birbirine kilitlenmesini önlemek için kasıtlı olarak tasarlanmıştır; ancak gripper programlamasının temas yüksekliğine göre açılma genişliğini ayarlaması gerektiği anlamına da gelir.
Kümülatif kullanım deformasyonu: Havuz kasalarının onlarca yıkama ve yükleme döngüsünden geçmesiyle birlikte özellikle tutma bölgelerinde kalıcı plastik deformasyon birikebilir. Bu deformasyon kasanın nominal geometrisinden kademeli sapmasına yol açar ve uzun süre kullanımdaki kasaların boyutsal dağılımını yeni kasalardan farklılaştırır.
E2 Kasasının Otomasyon Açısından Kritik Geometrik Parametreleri
Robotik gripper tasarımında ve hat konfigürasyonunda E2 kasasının beş geometrik parametresi birincil önem taşır:
- Dış taban ölçüsü (600 × 400 mm): Konveyör kılavuz rayı mesafesi ve gripper açılma genişliğinin temel referansı. DIN 55423'ün zorunlu kıldığı bu ölçü, farklı üreticilere ait kasaların aynı hatta karışık kullanımına imkân tanır; ancak üreticiler arası boyutsal tutarlılık pratikte ±1–3 mm aralığında değişebilir.
- Yükseklik (E2: 170 mm, E1: 120 mm, E3: 220 mm): Gripper'ın kasa üst kenarı veya tutma bölgesine temas yüksekliğini belirler. E1/E2/E3 arasındaki yükseklik farkları, çok kasa boyutu işleyen hatlarda gripper programlamasının esnekliğini zorunlu kılar.
- Tutma açıklığı geometrisi: E2 kasasının yan duvarlarındaki tutma açıklıkları hem manuel taşıma hem de bazı fork tipi gripper tasarımları için fonksiyonel temas noktasıdır. Bu açıklıkların iç genişliği, derinliği ve konumu üreticiler arasında varyasyon gösterebilir; standart zorunlu kılmayan bu detay, fork gripper tasarımında kritik bir belirsizlik kaynağıdır.
- İstifleme sırtı (stacking rib) geometrisi: Kasanın üst kenarındaki istifleme sırtı, bir üstteki kasanın tabanını konumlandırır. Bu sırtın yüksekliği ve profili, istifleme doğruluğunu ve dolayısıyla depalitizasyon sırasında robotun kasayı nerede ve nasıl kavrayacağını belirler.
- Taban düzlemliği (flatness): Konveyörde sabit oturuş ve gripper temas tutarlılığı için taban düzlemliği kritiktir. ±2 mm üzeri warpage, kasanın konveyörde sallanmasına ve gripper programlanan kavrama noktasında konumsal hata yaratmasına neden olabilir.
Gripper Tipi Seçimi: E2 Kasası Hangi Mekanizmayı Gerektirir
Açık üstlü (open-top) plastik kasaların gripper seçimi, vakum gripperin neden bu uygulamada birincil tercih olamayacağını anlamakla başlar. Vakum gripper, kasa üst yüzeyinde sürekli ve düz bir kapatma yüzeyi gerektirir. E2 kasasının üst ağzı açıktır; bu nedenle vakum gripper kası doğrudan kavrayamaz ve taban gibi alternatif yüzeylere uygulandığında et artıkları ve nem nedeniyle vakum kesintisi yaşanabilir.
E2 kasaları için pratikte kullanılan gripper mekanizmaları şöyle sıralanır:
Fork / Underneath Gripper (Alt Fork Tutucu)
Konveyörden kasyı alttan kaydırarak platform üzerine alan ve ardından üst kelepçeyle sabitleyen bu sistem, açık üstlü kasalar için en yaygın endüstriyel çözümdür. Fork plakaları kasanın altına girer, üst kelepçe kapanır ve kasa fork-kelepçe sandviçinde sabit tutularak kaldırılır. Bırakma sırasında üst kelepçe açılır, fork plakalar geri çekilir. Bu sistem E2 kasasının taban ölçüsüne ve ağırlık merkezine uygun şekilde konfigüre edilir. Kritik parametre: fork plakalarının kasanın altına girdiği yükseklik hassasiyeti; warpage nedeniyle taban yüksekliği değişen kasalarda fork plaka teması güvenilirliği risk yaratır.
Paralel Çeneli Mekanik Gripper (Parallel Jaw Gripper)
İki karşıt parmak/çene kasanın dış yan duvarlarına kenetlenir. Pnömatik veya elektrikli aktuatöre bağlı çeneler, programlanan kuvvetle dış yüzeye baskı uygular. E2 kasası için tipik gripper açılma genişliği 600 mm + güvenlik payıdır (her yönde 10–20 mm). Kapatma pozisyonu ise kasanın dış yüzey genişliğine kalibre edilir. Islak HDPE yüzeyinde sürtünme katsayısı azaldığından kavrama kuvvetinin hesabında nem koşulları mutlaka dahil edilmelidir. Bu tip gripper dayanıklılığıyla endüstriyel paletizasyon için yaygındır ve ağır yüklü E2 kasaları için uygundur.
Çift Vakum + Mekanik Hibrit
Bazı uygulamalarda kasanın dış yan duvarlarında vakum pasajı açan özel adaptörler veya kasa içindeki yüklenmiş ürünün vakum sağladığı üst yüzeyine uygulanan suction kombinasyonu kullanılır. Bu hibrit yaklaşım yüksek çevrim hızı gerektiren hatlar için değerlendirilebilir; ancak temizlik zorunluluğu ve vakum kesintisi riski sınırlayıcı faktördür.
Gripper Boyutsal Tolerans Penceresi: Kabul Edilebilir Sapma Aralığı
Robotik sistemin güvenilir çalışması için gripper tasarımında kasanın boyutsal sapmasını absorplayacak bir tolerans penceresi tanımlanmalıdır. Bu pencere şu parametrelerden oluşur:
Gripper açılma toleransı: Paralel çeneli bir gripper için programlanan açılma genişliğinin kasa nominal genişliğinden her iki yönde en az ±5–10 mm fazla olması gerekir. Bu pay, kasalar arası boyutsal varyasyonu, konveyör konumsal toleransını ve robot pozisyonlama tekrarlanabilirliğini birlikte absorplar. Örneğin 600 mm nominal kasa için gripper açılma genişliği 620–625 mm olarak programlanabilir; kapanma kuvveti ise kaya temas gerçekleştiğinde kuvvet sensörü geri bildirimiyle kontrol edilir.
Robot pozisyonlama tekrarlanabilirliği: Modern endüstriyel paletizasyon robotları ±0,1–0,5 mm tekrarlanabilirlik sağlar; bu değer kasa boyutsal toleransının çok altındadır. Dolayısıyla sistemin zayıf halkası robot pozisyonlama hassasiyeti değil, kasa boyutsal varyasyonu ve konveyör konumsal belirsizliğidir. Konveyör indeksleme hassasiyeti ise tipik olarak ±1 mm düzeyindedir.
Görüntüleme sistemi entegrasyonu: Üst düzey hatlar, konveyördeki kasanın gerçek pozisyonunu ve oryantasyonunu okuyarak robot programını dinamik biçimde güncelleyen 2D veya 3D görüntüleme sistemi kullanır. Bu yaklaşım boyutsal varyasyonu ve konveyör konumsal hatasını gerçek zamanlı olarak kompanse eder; ancak sistem karmaşıklığını ve maliyetini artırır.
Islak ve Yağlı Yüzeyin Gripper Performansına Etkisi
Et işleme ortamının özgün koşulu — kan, yağ, marinasyon sıvıları ve yıkama suyunun biriktiği ortam — gripper tasarımında göz ardı edilemeyecek bir değişken oluşturur. Bu ortamın gripper performansına etkileri şöyle özetlenir:
Sürtünme katsayısı düşüşü: HDPE yüzeyinin kuru haldeki sürtünme katsayısı (μ ≈ 0,2–0,3) nemlendiğinde belirgin biçimde düşer (μ ≈ 0,1 ve altına inebilir). Yağ varlığında bu değer daha da azalır. Paralel çeneli gripper'ın taşıma kapasitesi doğrudan μ ile orantılıdır: aynı kavrama kuvvetinde ıslak yüzey, kuru yüzeye kıyasla çok daha düşük maksimum taşınabilir yük anlamına gelir. Bu risk iki yolla yönetilir: kavrama kuvvetini artırmak (kasa yüzeyine aşırı baskı uygulamadan) veya gripper parmak yüzeyine yüksek sürtünmeli silikon ya da poliüretan kaplama uygulamak.
Vakum etkinliği kaybı: Yüzey nemi vakum gripper'larda sızıntı yaratır ve tutma kuvvetini dramatik biçimde düşürür. Bu nedenle fork veya mekanik paralel çene tercih et ortamının gerçek koşullarıyla daha uyumlu çözümlerdir.
Hijyenik tasarım zorunluluğu: Gıda ile temas eden tüm gripper bileşenleri gıda onaylı malzemeden yapılmalı, temizlik döngüleri arasında kolay yıkanabilir olmalı ve köşe birikimlerine izin vermeyen pürüzsüz geometri içermelidir. Metal detekte edilebilir silikon ve paslanmaz çelik, et işleme ortamı gripper'larının standart malzemeleridir.
Çok Boyut Kasası İşleyen Hatlarda Gripper Esnekliği
Büyük ölçekli et işleme tesisleri çoğunlukla tek hat üzerinde hem E1 (120 mm) hem E2 (170 mm) hem de E3 (220 mm) kasaları işler. Bu senaryo iki farklı otomasyon yaklaşımını gündeme getirir:
Değiştirilebilir gripper (tool changer): Robotun bilek bölümüne monte edilen otomatik takım değiştirme mekanizması, hat reçetesi değiştiğinde kasa tipine uygun gripper'ı saniyeler içinde değiştirir. ISO 9409-1 standardına uygun robot flanşları bu entegrasyonu kolaylaştırır. Yüksek esneklik sağlar ancak takım değişimi süresini hat verimliliği hesabına dahil etmek gerekir.
Evrensel (universal) gripper: Geniş stroke aralığı ve kuvvet kontrollü kapanma ile E1/E2/E3 arasında yeniden programlama gerektirmeden geçiş yapabilen gripper tasarımları. Elektrikli paralel çeneli grippers bu esnekliği en iyi sunan kategoridir; kavrama kuvveti ve pozisyon yazılım üzerinden ayarlanabilir. Yüksek karışık ürün operasyonlarında tercih edilir.
Hat Tasarımında Kasa Boyutsal Kalite Gereksiniminin Tanımlanması
Robotik hat komisyonu sırasında kasa boyutsal varyasyonunun hat güvenilirliğine etkisi çoğunlukla test edilmez; otomasyon mühendisleri nominal DIN 55423 ölçüleri üzerinden tasarım yapar. Alpbx olarak otomasyon hatları için kasa temin sürecinde müşterilerimizin dikkat etmesini önerdiğimiz kasa kalite kriterleri şunlardır:
- Taban düzlemliği (flatness): Uzun kenar boyunca maksimum warpage ≤2 mm. Bu değer üstündeki sapmalar konveyör titreşimine ve gripper konum hatası riskine yol açar.
- Dış boyut tekrarlanabilirliği: Aynı parti içinde kasa dış genişliği ve uzunluğu ±1,5 mm içinde olmalıdır. Partiler arası varyasyon ±2–3 mm kabul edilebilir; bu sınırı aşan varyasyon gripper programlamasının periyodik yeniden kalibrasyonunu gerektirir.
- Köşe dikeyliği: Yan duvarların taban düzlemine dikeylik sapması ≤1° olmalıdır. Daha büyük sapmalar gripper parmak temas yüzeyinin düzgün uyumlamasını engeller.
- İstifleme tutarlılığı: Eş kasaların istifleme sırtı ölçülerindeki varyasyon ≤2 mm olmalıdır; bu parametre depalitizasyonda robotun kasa ayırma yüksekliğini doğrudan etkiler.
Bu kriterleri temin aşamasında üreticiden belgelemek, otomasyon hattının devreye alma sonrası gripper hata oranını minimize eder ve hat duruş süresini tahmin edilebilir sınırlarda tutar. HDPE kasa üretim kalitesinin otomasyon uyumluluğu üzerindeki etkisi, kazan gözle görülen fiziksel kalitesinden çok daha derin ve uzun vadeli operasyonel sonuçlar doğurur.
