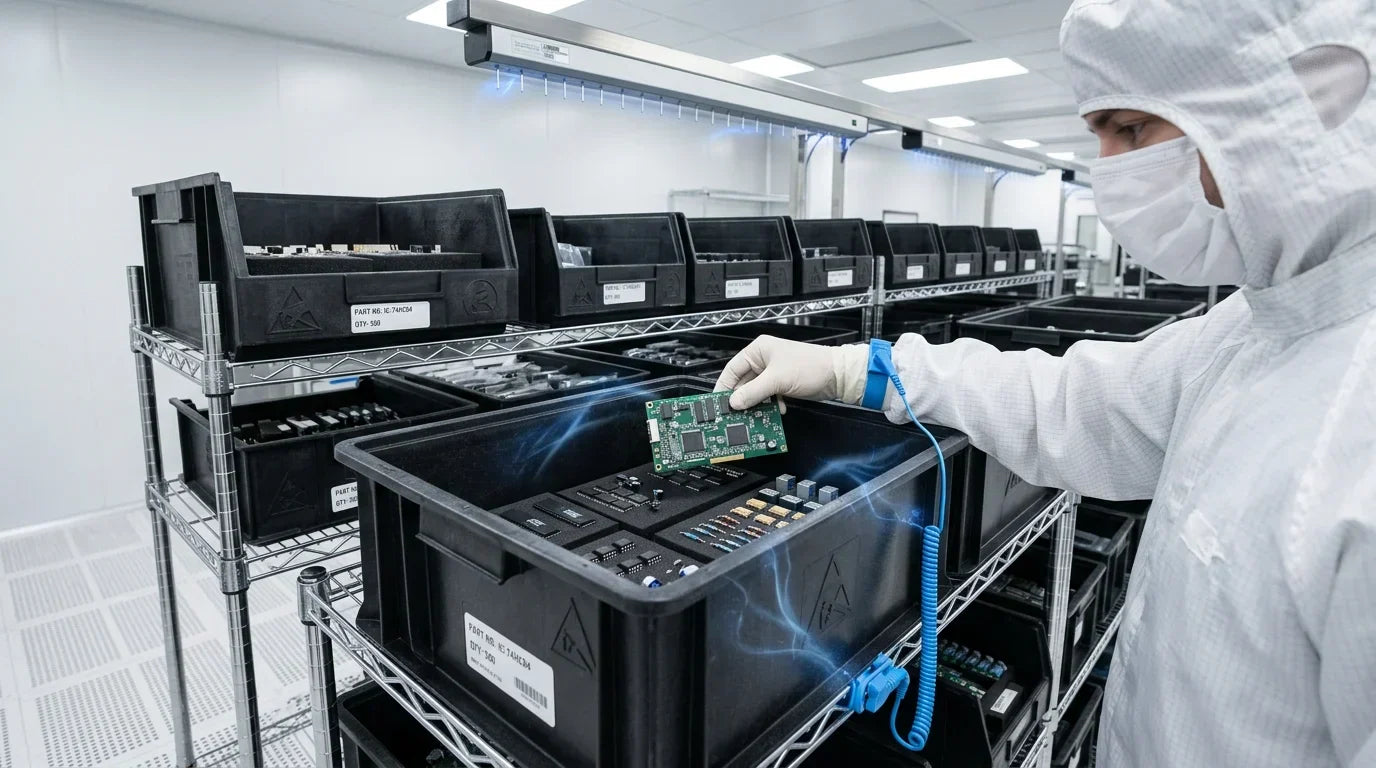

Elektrostatik Deşarj Neden Elektronik Üretimin En Kritik Gizli Riski
Elektrostatik deşarj (ESD — Electrostatic Discharge), iki farklı elektrostatik potansiyele sahip yüzey arasında gerçekleşen anlık ve kontrol dışı yük transferidir. Günlük yaşamda yaşanan küçük elektrik çarpmalarının benzeri bu olgu, elektronik bileşen üretiminde milisaniyenin altında gerçekleşen ve 100 voltun üzerinde potansiyel taşıyan olaylar olarak karşımıza çıkar. Modern entegre devrelerin, MOSFET kapı oksitlerinin ve ince film resistörlerin yapısal miniaturizasyonu bu deşarjlara olan hassasiyeti dramatik biçimde artırmıştır: geometrik çizgi genişlikleri nanometre ölçeğine indiğinde, daha önce zararsız kabul edilen bir yük transferi artık ölümcül bir hasar kaynağına dönüşebilmektedir.
ESD hasarı iki kategoride kendini gösterir. Katastrofik hasar, bileşenin çalışmayı anında durdurduğu ve kolayca tespit edilebilen bir yıkım senaryosudur. Latent hasar ise çok daha tehlikeli bir tablodur: deşarj bileşene zarar verir ancak bileşen çalışmaya devam eder. Bu kısmi bozulma son kullanıcı aşamasında beklenmedik arızalar, güvenlik kritik sistemlerde değer kayıpları ve garanti kapsamında büyük iade maliyetleri olarak geri döner. Uluslararası elektronik endüstrisinin ESD kaynaklı yıllık kaybı 2000'lerin başı itibarıyla 8 milyar doları aştığı tahmin edilmekte olup günümüz teknoloji yoğunluğuyla birlikte bu rakamın çok daha yüksek seviyelere ulaştığı öngörülmektedir.
Plastik depolama ve taşıma kutuları bu riski doğrudan etkileyen bir bileşendir. Standart plastik malzeme aynı zamanda güçlü bir yalıtkandır ve triboelektrik yük (sürtünmeyle oluşan statik elektrik) biriktirmeye en elverişli yüzeyi oluşturur. ESD korumalı plastik kutular ise bu fiziksel gerçeği malzeme mühendisliği yoluyla tersine çeviren özelleşmiş ürünlerdir. Endüstriyel plastik kasa portföyümüz kapsamında geniş plastik kasa yelpazemizi inceleyen alıcıların dikkatine sunduğumuz bu sayfa, ESD korumalı kutu kategorisinin teknik temellerini ve uygulama alanlarını kapsamlı biçimde ele almaktadır.
Triboelektrik Yük Üretim Mekanizması: Plastik Kutunun Bileşene Nasıl Zarar Verdiği
İki farklı malzeme temas ettiğinde ve ardından birbirinden ayrıldığında, triboelektrik serinin konumuna bağlı olarak elektron transferi gerçekleşir. Elektron kazanan malzeme negatif yüklü, elektron kaybeden pozitif yüklü hale gelir. Bu fenomen günlük yaşamda kauçuk balonun saçlara sürtülmesi veya halı üzerinde yürüyüşten sonra kapı koluna dokunmak gibi basit örneklerle bilinmektedir; ancak elektronik üretim ortamında çok daha sistematik ve ölçülü biçimde karşımıza çıkar.
Endüstriyel bir bağlamda şöyle düşünelim: bir konveyör bandı üzerindeki standart polipropilen tepsi hareket ederken, içindeki entegre devre bileşeni tepsiyle temas halindedir. Tepsinin hareketi sırasında gerçekleşen sürekli temas-ayrılma döngüsü triboelektrik yük biriktirmesine yol açar. Tepsi yeterli yüke ulaştığında, bileşen ile tepsi arasında veya bileşen ile iletken bir yüzey arasında ani bir deşarj gerçekleşebilir. Otomatik üretim hatlarında bu döngü dakikada yüzlerce kez tekrarlanır; her döngü bir ESD riski oluşturur.
Düşük nem oranı bu riski katlar. 50% bağıl nem altında statik yük birikimleri dakikalar boyunca yüzeyde kalabilirken, 30% nemin altında bu süre çok daha uzayabilir. Yarı iletken fabrikalarının soğutma ve temiz oda sistemleri genellikle düşük nem ortamı ürettiğinden, ESD riski kontrol edilmediğinde artar.
ESD Korumalı Plastik Kutu Malzeme Sınıflaması: İletken, Dissipatif ve Antistatik
ESD korumalı plastik kutular malzeme özelliklerine göre üç temel kategoriye ayrılır ve bu sınıflandırma ANSI/ESD S541 ile IEC 61340-5-1 standartlarında yüzey direnci değerleriyle tanımlanmaktadır.
İletken (Conductive) malzeme: Yüzey direnci 10⁴ Ω'un altında olan malzeme kategorisidir. Genellikle karbon siyahı (carbon black) veya karbon fiber takviyesiyle üretilen iletken polipropilen veya polietilen bu kategoriye girer. Bu malzemelerde yük dağıtımı son derece hızlıdır; biriktirilen statik elektrik anında topraklamaya iletilir. İletken kutular ESD korumasının en güçlü formunu sunar; ancak komponent üzerine doğrudan, hızlı deşarj da bir risk olabileceğinden topraklama yönetimi kritiktir.
Statik Dissipatif (Static Dissipative) malzeme: Yüzey direnci 10⁴ ile 10¹¹ Ω arasında olan malzeme kategorisidir. Bu malzemelerde yük topraklamaya daha yavaş ve kontrollü biçimde akar; anlık deşarj yerine kademeli boşalım gerçekleşir. Pek çok fırın (semiconductor fab) ve elektronik montaj ortamında bu sınıf tercih edilir çünkü anlık "sert deşarj" riskini minimize ederken statik birikimi önler. Dissipatif materyaller temiz oda uygulamalarında özellikle değerlidir.
Antistatik (Antistatic) malzeme: Yüzey direnci 10¹¹ Ω üzerinde olabilmekle birlikte, bu malzemelerin temel özelliği yük biriktirme eğiliminin düşük tutulmasıdır. Antistatik kutular triboelektrik yük oluşumunu azaltır; ancak hâlihazırda birikmiş yükü aktif olarak dağıtmaz. Sert bir ESD darbesi karşısında iletken veya dissipatif malzeme kadar koruyucu değildir.
ANSI/ESD S20.20 ve IEC 61340-5-1: İki Ana Standart Çerçevesi
Elektronik üretimde ESD kontrol programlarının tasarım ve doğrulama çerçevesini iki uluslararası standart belirlemektedir. Bu standartların her ikisi de plastik depolama kutularını doğrudan kapsayan gereksinimleri içermektedir.
ANSI/ESD S20.20 (güncel versiyon 2021), ABD'nin EOS/ESD Derneği tarafından yönetilen ve elektrik/elektronik bileşenlerin üretim, işleme, montaj, test, ambalajlama, depolama ve nakliyesi sırasında ESD kontrolüne ilişkin kapsamlı gereksinimleri tanımlayan Amerikan Ulusal Standardıdır. Standart üç temel ilke üzerine inşa edilmiştir: iletken tüm yüzeylerin (çalışma alanları, kişisel ekipmanlar, depolama kutuları dahil) topraklamaya bağlanması; yük tutabilen yalıtkan malzemelerin kontrollü biçimde yönetilmesi; ve ESD hassas bileşenlerin (ESDS — Electrostatic Discharge Sensitive items) koruyucu materyaller içinde taşınması. 100 volt İnsan Vücudu Modeli (HBM) ve 200 volt Şarjlı Cihaz Modeli (CDM) eşik değerlerinin üzerinde ESD'ye duyarlı tüm bileşenleri kapsayan bu standart, dünya genelinde 32 ülkede 1.900'ü aşkın tesiste belgelenmiştir.
IEC 61340-5-1 ise aynı alanı kapsayan Uluslararası Elektroteknoloji Komisyonu standardıdır ve Avrupa ile Asya pazarlarında referans çerçevesi olarak ANSI/ESD S20.20 ile birlikte yaygın biçimde kullanılmaktadır. İki standart teknik içerik açısından büyük ölçüde örtüşmekte olup tesis sertifikasyon gereksinimleri bakımından bazı farklılıklar barındırır.
Carbon Black Yüklü Polipropilen: Malzeme Mühendisliğinin Teknik Temeli
ESD korumalı plastik kutulardaki en yaygın iletkenlik çözümü, temel polimer matrisine karbon siyahı (carbon black) dispersiyonudur. Bu teknik yaklaşım şöyle çalışır: karbon siyahı partikülleri polimer matrisine belirli bir konsantrasyonun üzerinde yüklediğinde, partiküller birbiriyle temas eden sürekli bir iletken ağ oluşturur. Bu ağ polimer boyunca elektron transferine izin verir ve malzemeyi yalıtkandan iletkene dönüştürür. Bu eşiğe "perkolasyon eşiği" (percolation threshold) denir ve genellikle ağırlıkça %3–10 karbon siyahı konsantrasyonunda gerçekleşir.
Karbon siyahı yüklü polipropilen kutular birkaç pratik avantaj sağlar: iletkenlik malzemenin kendisiyle bütünleşik olduğundan yüzey kaplamalarının aşınmasıyla ortaya çıkan güvenilirlik sorunu yoktur; mekanik dayanıklılık standart PP ile karşılaştırılabilir düzeydedir; gıda dışı uygulamalar için kimyasal direnç yeterlidir. Siyah renk bu tür kutuların görsel ayırt edici özelliği olup üretim hatlarında standart kutulardan hızla ayrıştırılabilmelerini sağlar.
Karbon fiber takviyeli plastikler iletkenlik sınıflandırmasında daha düşük yüzey direnci değerleri sunarken, grafit takviyeli ve karbon nanotüp (CNT) bazlı formülasyonlar daha düşük dolgu miktarıyla benzer veya daha yüksek iletkenlik sağlayabilir; ancak maliyet profili önemli ölçüde yükselir.
ESD Korumalı Kutu Kullanım Senaryolarının Kapsam Haritası
ESD korumalı plastik kutular elektronik değer zincirinin birden fazla noktasında aktif bir işlev üstlenir.
Yarı iletken fabrika (fab) içi taşıma: Silisyum wafer işleme adımları arasında ve entegre devre ambalajlama aşamasında kullanılan taşıma kutularının ESD uyumlu olması zorunludur. Bu ortamların büyük çoğunluğu aynı zamanda Sınıf 10 veya Sınıf 100 temiz oda standardı gerektirmekte olup partikül salınımı (outgassing) ESD direnci kadar önemli bir parametre haline gelmektedir.
SMT (Yüzey Montaj Teknolojisi) bileşen depolama: Yüzey montaj bileşenlerin (kondansatörler, dirençler, entegre devreler) SMD teyp makaraları veya tepsiler halinde depolandığı raflar ve kutular ESD hassasiyeti gerektirmektedir. Depolama süresi uzadıkça, ESD riskinin yanı sıra nem absorbsiyonu da giderek önem kazanır.
PCB (Baskılı Devre Kartı) lojistiği: Ham veya doldurulmuş PCB'lerin üretim tesisi içinde ve tedarik zinciri boyunca taşınmasında ESD korumalı bölmeli kutular kritik bir rol üstlenir. Kart-karta fiziksel temas ve triboelektrik yük transferinin önlenmesi için kasa içi ayırıcıların da ESD uyumlu malzemeden üretilmesi gerekir.
HDD, SSD ve veri depolama bileşenleri: Veri merkezleri ve sistem entegrasyon tesislerinde okuma/yazma kafası gibi aşırı hassas bileşenler içeren depolama donanımlarının taşınmasında ESD korumalı kutular vazgeçilmez bir güvenlik katmanı oluşturur.
